Laser-Dehnungsmesser

kompakt

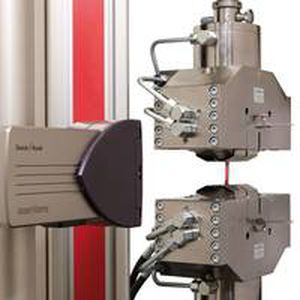

Der laserXtens 1-15 HP ist ein hochgenaues System zur Prüfung kleiner und kleinster Proben. Daher verfügt er neben einer Kamera und zwei Laserlichtquellen über ein besonderes Objektiv. Denn ein telezentrisches Objektiv kann laterale Probenbewegungen ausgleichen (siehe unten). Aufgrund des kurzen Abstands zur Probe, kann dieser laserXtens nur an die zwickiLine angebaut werden. Er wird nicht mitgeführt, hat also keine Anbindung an die Traverse. laserXtens 1-15 HP: Ausgleich von lateralen Probenbewegungen Manche Proben oder Prüfaufbauten neigen dazu, dass sich die Probe aus der Prüfachse herausbewegt. Gerade bei kleinen Proben kommt dies häufig vor. Eine Veränderung des Probenabstands zur Kamera hat jedoch im trapzeförmigen Sichtfeld eine Vergrößerung/Verkleinerung der Probe zur Folge, wodurch die Messergebnisse beeinflusst werden. Das telezentrische Objektiv des laserXtens 1-15 HP kompensiert diese lateralen Probenbewegungen und minimiert so den Messfehler.
