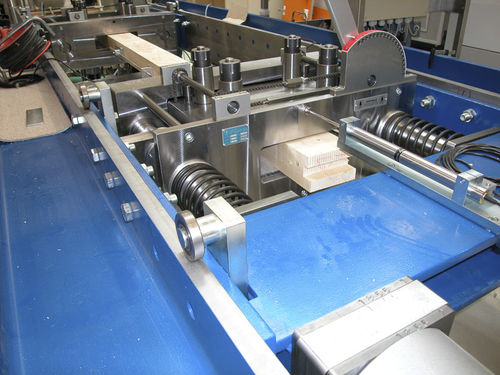

Zugprüfmaschine für Holzbretter mit Prüfquerschnitt von max. 50 x 260 mm, max. Zugkraft 450 kN
Beschreibung
Zugprüfmaschine zur Kontrolle der Qualität von Bretter und Vollholzlamellen. Mit der Zugprüfmaschine können mechanische Eigenschaften, insbesondere die Zugfestigkeit und die Dehnung von Holzlamellen und Keilzinkenverbindungen ermittelt werden. Unter Einhaltung von speziellen Sicherheitsmassnahmen (Optional), ist es auch möglich mechanische Verbindungen (Zugstösse) zu prüfen.
Konstruktion
Die Maschine besteht aus folgenden Baugruppen:
Klemm- und Zugeinheit, bestehend aus:
Hauptsupport zur Aufnahme der Mechanik
Grundplatten zur Aufnahme der Klemmplatten
Klemmplatten mit Spezialverzahnung, ungehärtet, austauschbar
Zwei Führungswellen, gehärtet und geschliffen
Zwei hydraulische Hohlzylinder zur Erzeugung der Zugkraft
Zwei hydraulische Klemmzylinder zur Erzeugung der Klemmkraft
Hydraulikanschlüsse zur Verbindung an das Hydraulikaggregat
Klemmeinheit, bestehend aus:
Hauptsupport zur Aufnahme der Mechanik
Grundplatten zur Aufnahme der Klemmplatten
Klemmplatten mit Spezialverzahnung, ungehärtet, austauschbar
Zwei Führungswellen, gehärtet und geschliffen
