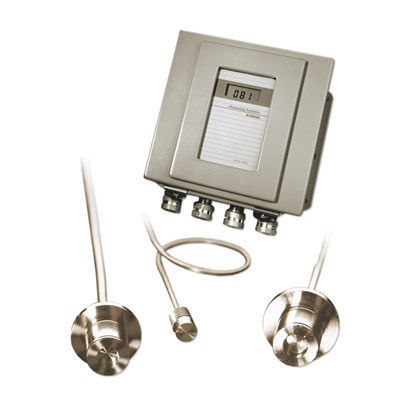

Wirbelstrom-Abstandssensor HL Series

digitalplatzsparendgeschlossen

Die Hochtemperatur-Wegsensoren der HL-Serie ermöglichen eine genaue, berührungslose Messung der Bewegung von leitfähigen Oberflächen in rauen Umgebungen. Thermische Kompensationstechniken, die die Empfindlichkeit und Linearität mit kleinen Nullpunktverschiebungen aufrechterhalten, ermöglichen diese genauen Hochtemperaturmessungen. Die Sensoren von ZSY verfügen über eine lasergeschweißte Inconel-Konstruktion, die sie für eine Vielzahl von Anwendungen in extremen Umgebungen perfekt geeignet macht. Die Sensoren verwenden die vielseitige ZED82-Familie von Signalaufbereitungselektronik. Einkanalige Systeme sind als ZED82 im NEMA-Gehäuse oder als ZED82 für die Tisch-/Rackmontage erhältlich. Das NEMA-Gehäuse beherbergt ein internes Netzteil, ein digitales Messgerät und einen Fenstersatz. Im rackmontierbaren ZED82 sind bis zu acht Messkanäle verfügbar. (Eine vollständige Beschreibung und zusätzliche Spezifikationen für diese Elektronik finden Sie im ZED82-Datenblatt) HAUPTEIGENSCHAFTEN Für Anwendungen, die hohe Genauigkeit, hohe Zuverlässigkeit und strukturelle Integrität erfordern. Betriebstemperaturen von -320°F bis +1.000°F (kurzzeitig +1.200°F). Verdrängungssysteme widerstehen Drücken bis zu 3500 oder 5000 psi. Die Doppelspulen-Sensorkonstruktion minimiert effektiv die Strahlungseffekte. Hermetisch versiegelt und lasergeschweißt. Unempfindlich gegenüber Umweltverschmutzungen. -Anwendungsbereich Typische Anwendungen Kernreaktoren Dampf- und Gasturbinen Turbinen- und Raketentriebwerke Chemische Prozesse Forschungsprojekte Hochtemperaturverarbeitung -Messprinzip- Jeder Sensor hat zwei Spulen im Inneren des korrosionsbeständigen Gehäuses. Im Betrieb durchdringt ein von der aktiven Spule erzeugtes elektromagnetisches Feld die Vorderseite des Sensors, um Wirbelströme in einem leitfähigen Ziel innerhalb des Sensorbereichs zu induzieren.
