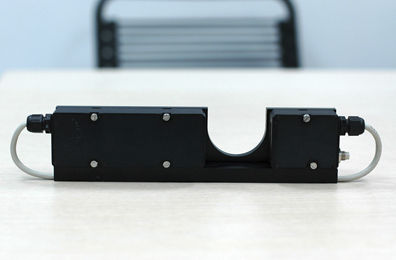

LED-Mikrometer ZM10X series

optischLaserInnenbereich

Optische Mikrometer arbeiten nach dem Prinzip der "Schattenmessung", bei dem kollimiertes Laserlicht auf einen Empfänger übertragen wird. Die Kanten des Schattens, den ein Objekt im Strahlengang wirft, werden von der Detektoranordnung in der Empfängereinheit genau gemessen. Optische Mikrometer sind berührungslos arbeitende Geräte, die sich ideal für die Messung von Durchmessern von Drähten, Stäben und anderen Zylindern sowie für die Messung von Lücken, Kantenpositionen und Dimensionsmerkmalen von geometrischen Objekten eignen. HAUPTMERKMALE 2 Genauigkeit bis zu ±0,3 μm 3. Abtastrate von bis zu 10 000 Hz 4. RS232/RS485/Ethernet +4...20 mA/0...10V 5. Mikrometer mit telezentrischem Objektiv 6. Gegenseitige Synchronisation der Sensoren (Master-Slave)：für mehrachsige Messaufgaben 7. Service Software：für die Parametrierung der Mikrometer 8. Kostenloses SDK und Beispiele：für Windows, Linux, .NET, MATLAB, LabVIEW 9. Zwei-, drei- und mehrachsige Mikrometer 10. Luftmesser-Fensterschutz Die Bügelmessschrauben sind für die berührungslose Messung und Kontrolle von Durchmessern, Spalten, Verschiebungen und Positionen von Objektkanten bestimmt. -Anwendungsbereich- Präzise Messungen, synchrone Anwendungen, schnelle Messvorgänge, Miniaturausführung für enge Einbauräume. -Messprinzip- Das Mikrometer arbeitet nach dem sogenannten "Schattenprinzip". Die Messschraube besteht aus zwei Blöcken - Sender 1 und Empfänger 2. Die Strahlung einer LED 3 wird durch eine Linse 4 gebündelt. Wenn ein Objekt 5 im kollimierten Strahlbereich platziert wird, wird das entstehende Schattenbild mit einer CCD-Fotodetektoranordnung 6 abgetastet. Ein Prozessor 7 berechnet die Position (Größe) des Objekts aus der Position des Schattenrands (s).
