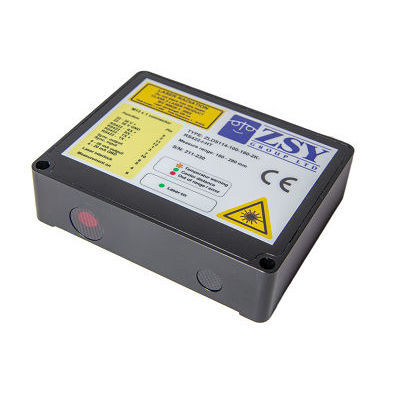

Laser-Abstandssensor ZLDS11X series

digitalanalogkompakt

ZLDS11X-Sensoren sind optische Wegmessgeräte zur berührungslosen Präzisionsmessung von Abstand oder Dicke, Breite und Differenz. Der ZLDS11X ist eine kompakte Einheit, in der Optik, Sensor und Signalverarbeitungselektronik integriert sind. Der Abstand zu einem Objekt wird mit Hilfe des Triangulationsprinzips ermittelt. Ein fokussierter Laserstrahl bildet einen Punkt auf dem Messobjekt. Das Bild des Flecks wird auf einen Positionsdetektor, eine CCD-Kamera, reflektiert, und der ZLDS11X rechnet diese Position durch fortschrittliche mathematische Verfahren in die Entfernung zum Objekt um. Das Ausgangssignal wird auf 3 verschiedene Weisen bereitgestellt. Ein digitaler Ausgang, ein serieller RS232- oder RS422-Ausgang, liefert die Entfernung zum Objekt mit einer Frequenz von 1000, 2000, 5000 oder 10000 Hz, je nach Modell. Gleichzeitig liefern zwei analoge Ausgänge den gemessenen Abstand, einer als 1 - 9 V DC Signal und der andere als 4 - 20 mA Stromschleife. -Anwendungsbereich- Die Einsatzmöglichkeiten der ZLDS112-Sensoren sind vielfältig. Sie reichen von Laboratorien über die Lebensmittel-, Medizin- und Automobilindustrie bis hin zur Fertigung aller Art - einfach überall dort, wo eine berührungslose Präzisionsmessung von Vorteil ist. Einige Beispiele, wo die ZLDS112-Sensoren eingesetzt werden: Lebensmittelindustrie, Medizinische Industrie, Laboratorien, Holzindustrie, Gummiindustrie und Automobilindustrie. -Messprinzip- Die Triangulationstechnik ist ein altes, aber sehr genaues Verfahren zur Entfernungsmessung. In einem hochwertigen Lasersensor wird eine CCD-Kamera verwendet, um das emittierte Laserlicht aufzuzeichnen. Zur Veranschaulichung dieses Messprinzips kann man einen Strahlengang von der Laseroptik zum Ziel und zurück zur CCD-Kamera verfolgen.
