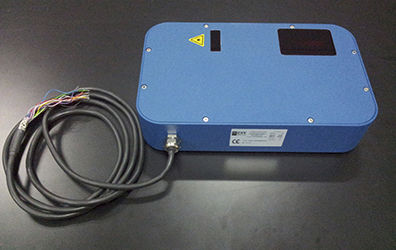

2D-Scanner ZLDS210 series

MessProfilLaser

Die Laserscanner der Serie ZLDS210 sind Flying Spot-Laserscanner, die für den Bedarf der 2D-Profilmessung in jeder Art von Industrieanwendung entwickelt wurden. Das Flying-Spot-Prinzip verwendet einen einzelnen Punkt anstelle einer Laserlinie. Dies macht es möglich, Messbereiche zu haben. Der ZLDS210 Seires deckt 8 verschiedene Messbereiche ab. Der kleinste ist 100 mm und der größte ist 1300 mm. Die Auflösung variiert von 0,03 mm bis 0,8 mm. Je kleiner der Messbereich ist, desto besser ist die Auflösung. Die ZLDS210 Modelle sind mit Messfrequenzen von 2 kHz oder 6 kHz erhältlich. Der ZLDS210 deckt 8 verschiedene Messbereiche ab, wobei die Auflösung von 0,03 mm bis 0,8 mm variiert. Je kleiner der Messbereich ist, desto besser ist die Auflösung. Die ZLDS210 Modelle sind mit Messfrequenzen von 2 kHz oder 6 kHz erhältlich. Der ZLDS210 Seires ist eine kompakte Einheit, in der Optik, CCD-Kamera und digitale Elektronik integriert sind. Ein separates Steuergerät ist nicht erforderlich. Der Ausgang ist eine serielle Schnittstelle RS422 oder RS232 (oder optional Ethernet). Die eigentliche Schnittstelle zur Anwendungssoftware ist eine DLL-Bibliothek für Programme, die unter Windows laufen. Synchronisation: Als einzigartiges Merkmal ist der ZLDS210 Seires Scanner in synchronisierten Versionen erhältlich, bei denen zwei oder mehr Einheiten zusammenarbeiten, um komplexe 2D-/geometrische Messungen durchzuführen. Das Arbeitsprinzip ist eine Master-Scanner-Einheit zusammen mit einer oder mehreren Slave-Einheiten - wie zum Beispiel bei der Kontrolle von Dimensionen und Formen in Rohr- oder ähnlichen Produktionsprozessen.
