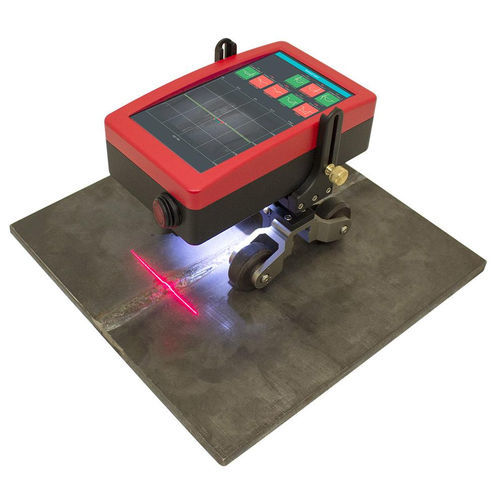

3D-Scanner ZLDS202AVIKScan

Messfür InspektionLaser

Das Schweißprüfsystem can Series ist für die berührungslose Messung und Qualitätskontrolle von Schweißnähten konzipiert. Die technischen Merkmale des Systems können für eine bestimmte Aufgabe geändert werden. Das Gehäuse des Scanners ist aus eloxiertem Aluminium gefertigt. Auf der Oberseite des Gehäuses befindet sich ein Touchscreen-Display. Auf der Unterseite des Gehäuses befinden sich zwei Fenster für den Laserscanner, die Videokamera und die LED-Beleuchtung. Der Netzschalter befindet sich auf der Vorderseite des Gehäuses. Der Scanner wird mit einem speziellen Schlitten geliefert, der mit einem eingebauten inkrementalen Winkelcodierer ausgestattet ist. Die Position der Räder des Schlittens kann verändert werden, um Ecknähte zu messen. Das System besteht aus den folgenden Hauptkomponenten: -Laser-Scanner - Schlitten - Verpackungskoffer - Software zur Schweißnahtanalyse -Hauptmerkmale- Eine aktualisierte Version wird verfügbar sein. Es handelt sich um ein tragbares Gerät, das aber auch auf einem Roboter montiert werden kann. Steuerung des Scanprozesses und Visualisierung der Ergebnisse; Die Software unterstützt die Erstellung von 3D-Schweißmodellen, Schweißanalysen und Berichten; Messen Sie die Parameter von Stumpf- und Eckschweißnähten (Ausgestattet mit einer speziellen Halterung mit eingebautem inkrementellem Winkelcodierer kann die Position des Wagenrads geändert werden, um Kehlnähte zu messen); Vorgefertigte Datei für verschiedene Schweißarten; Integrierter Lasersensor, Kamera und Encoder in einem Gerät; Wi-Fi-Verbindung. -Anwendungsbereich- Das Schweißprüfsystem ZLDS202AVIKScan Series ist für die berührungslose Messung und Qualitätskontrolle von Schweißnähten konzipiert.
