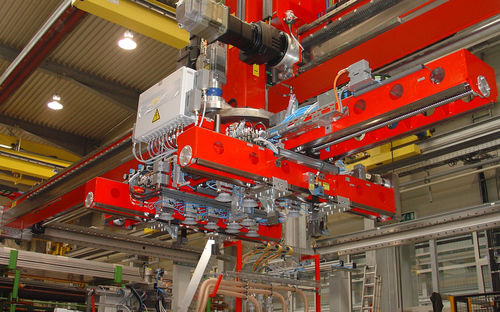

Elektrisches Linearportalmodul

Die ZOLLERN-Linien- und Flächenportale werden speziell für Anlagen in der Automobilindustrie, der Luftfahrt - und Raumfahrtindustrie, der Werkzeugmaschinen- und der Metallverarbeitungsbranche, der Bauindustrie, der Lebensmittelindustrie und für weitere Branchen entwickelt und gefertigt. Maximale Verfahrwege bis 100 m, Sonderlängen auf Anfrage Realisierung als 1-Achssystem, 2-Achssystem XZ, Flächenportal XXZY und weitere, sowie Zusatzachsen A, B, C Kombination aus variablen ZOLLERN-Linear- und Teleskopachsen und Drehmodulen Erweiterungsfähig auf zwei und mehr unabhängig voneinander angetriebene Wagen auf einer Portalachse Antriebsanbau Getriebe, Motor oder Getriebemotor nach Kundenwunsch frei wählbar Pick and Place, Mehrfachablagen, Mehrfachbeladungen Lastbereich je nach Baureihe von 15 kg bis 10.000 kg Sondergewichte > 10.000 kg auf Anfrage Senkrechter und waagrechter Einbau Biege- und verdrehsteife Ausführung Laufwagen in verwindungssteifer Leichtmetallausführung mit wälzgelagerten Laufrollen Antrieb über Zahnriemen oder Zahnstange und Ritzel, Spindel oder Linearantrieb Genauigkeit +/- 0,5mm Reduzierte Genauigkeit +/- 0,05 mm Geräuscharm durch schrägverzahnte Zahnstangen und Ritzel, Riemen oder Linearmotoren Geschwindigkeit 15 m/s Beschleunigung 10 m/s² Zubehör: Stützen, Tropfrinnen, Energieketten, Schalteranbau, Absinksicherungen, Energieeinspeisung, Energieverbrauchsmessung, Zentralschmierung, Drehdurchführung
