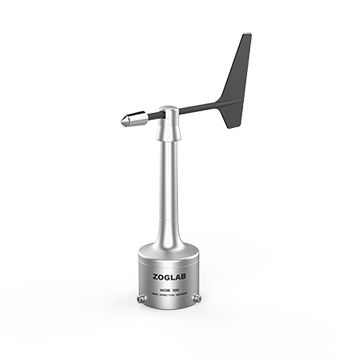

Robuster Windsensor WDS100

Windfahnekompakt

WDS100 Windrichtungssensor nimmt eine neue magnetische Induktion Design, um die Windrichtung Winkel zu erkennen. Die maximale Toleranz beträgt ± 3 °, und das Ausgangssignal kann direkt an das Datenerfassungssystem über RS485, oder 7-Bit-Gray-Code oder 0 ~ 5V Analogausgang angeschlossen werden. Es kann weit in der Meteorologie, Ozean, Umwelt, Flughafen, Hafen, Landwirtschaft, Transport und anderen Bereichen eingesetzt werden. Das WDS100 ist kompakt und hat eine exquisite Form. Es verfügt über eine robuste Windfahne, ein einzigartiges Aero-Cone-Design und eine effiziente Heizmethode, die für alle Arten von rauen Umgebungen geeignet ist. Startschwelle: < 0,5 m/s Charakteristische Übertragungsfunktion: Gray-Code-Ausgang A=0,2815xB (A = Winkelwert, B = Binärcode) Analogausgang A=0,072xU (A = Winkelwert, U = analoger Spannungswert [mv]) Genauigkeit: Besser als ± 2 ° (RS485) Besser als ± 3 ° (7-Bit Gray-Code-Ausgang) Besser als ± 2° (0-5V Analogausgang) Auflösung: ± 0,35° (RS485) ± 2,81 ° (7-Bit-Gray-Code) ± 1,00 ° (0~5V Analogausgang) Außendurchmesser des Befestigungsmastes: 50mm/52mm Betriebsspannung: Uin=5~24VDC 20mA (typischer Wert) Heizleistung: 12VDC 1A (Nennwert) Gray-Code-Ausgangspegel: Hoher Zustand ≈ Uin-0,4 V Niedriger Zustand <0.7 V Betriebstemperatur bei Heizung: -50~55 °C (-58~131 °F) Lagertemperatur: -60 ~70 °C (-76 ~158 °F) Material: Gehäuse: Aluminiumlegierung Windfahne: Schwarzes Glasfaser-Nylon Abmessungen: 296 (H) × 252 (L) mm Überstrichener Radius der Windfahne: 172mm Gewicht: 500g
