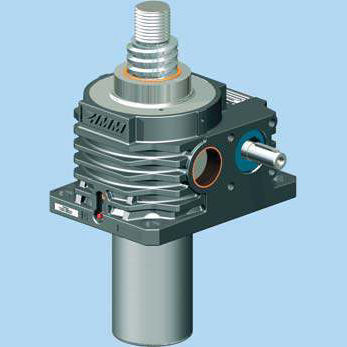

Trapezgewindespindel-Spindelhubgetriebe Z series

mit SchneckeSicherheitsmutterAluminium

Verwenden Sie den optimalen Schmierstoff für eine lange Lebensdauer. Diese Schmierstoffe wurden sorgfältig ausgewählt für die Anforderungen des Hubgetriebes. Eine Sicherheitsfangmutter wird speziell dort eingesetzt, wo bei einem Durchbruch des Gewindes Personen gefährdet sein könnten. Eine Sicherheitsfangmutter kann auch bei anderen Anlagen vor Maschinenschäden und Ausfallzeiten schützen. Verschleiß Nach Verschleiß von max. 25% der Gewindesteigung ist die Tragmutter (R) bzw. das Getriebe (S) auszutauschen. Überwachung Der Verschleiß bzw. das Gewindespiel ist in regelmäßigen Abständen (je nach Einschaltdauer) zu prüfen und zu dokumentieren. So kann ein Austausch früh genug geplant werden, ohne Ausfall der Anlage. Elektrische Überwachung Durch eine elektrische Überwachung wird der erreichte Verschleiß des Muttergewindes bei ca. 25% Abnutzung signalisiert, und kann an zentraler Stelle sofort angezeigt werden. Ein Austausch der Verschleißteile kann rechtzeitigorganisiert werden. Nenndrehzahl: 1500 rpm max. Antriebswellendrehzahl: 3000 rpm Spindeldimension Standard: 18x4 Gehäusewerkstoff: Aluminium, korrosionsgeschützt Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Gewicht Hubgetriebe: 1,2 kg Gewicht Spindel/m: 1,58 kg Getriebeschmierung: synth. Fließfett Spindelschmierung: Fettschmierung Betriebstemperatur Getriebe: max. 60 °, höher auf Anfrage Massenträgheitsmoment: N: 0,132 kg cm² / L: 0,091 kg cm² Spindel: Rotierend (R)
