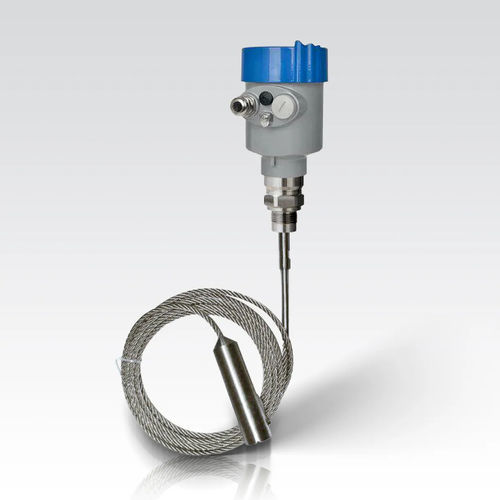

Radar-Niveautransmitter ZSRD70 series
für Flüssigkeitenfür Feststoffe2-Leiter

Radar-Niveautransmitter - ZSRD70 series  - Zias(Shanghai) IOT Technology Co.,Ltd - für Flüssigkeiten / für Feststoffe / 2-Leiter
Radar-Niveautransmitter - ZSRD70 series  - Zias(Shanghai) IOT Technology Co.,Ltd - für Flüssigkeiten / für Feststoffe / 2-Leiter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Radar
Medium
für Flüssigkeiten, für Feststoffe
Schnittstelle
2-Leiter, HART
Weitere Eigenschaften
ex-geschützt, Flanschmontage
Niveaubereich

Min: 0 m
(0'00" )

Max: 30 m
(98'05" )

Prozessdruck

Min: -0,1 MPa

Max: 4 MPa

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 250 °C
(482 °F)

Beschreibung

Guided Wave Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise beruht. Die Radarwelle läuft mit Lichtgeschwindigkeit, und die laufende Zeit kann durch elektronische Bauteile in ein Füllstandsignal umgewandelt werden. Die Sonde sendet hochfrequente Impulse aus und pflanzt sich entlang des Kabels oder der Stabsonde fort. Wenn die Impulse auf die Oberfläche des Materials treffen, werden sie zurückreflektiert und vom Empfänger im Messgerät empfangen, und das Abstandssignal wird in ein Füllstandsignal umgewandelt. Das reflektierte Impulssignal wird über das Kabel oder die Stabsonde an den elektronischen Schaltkreis des Geräts weitergeleitet. Der Mikroprozessor verarbeitet dieses Signal, um das durch den Mikrowellenimpuls auf der Oberfläche des Materials erzeugte Echo zu identifizieren. Die korrekte Identifizierung des Echosignals wird von der Impulssoftware durchgeführt, und der Abstand D von der Materialoberfläche ist proportional zur Laufzeit T des Impulses: D=C×T/2 Dabei ist C die Lichtgeschwindigkeit Da der Abstand E des leeren Tanks bekannt ist, ergibt sich der Füllstand L: L=E-D Durch Eingabe der Höhe E des leeren Tanks (=Nullpunkt) ist der Tank voll Höhe F (= Vollausschlag) und einige Anwendungsparameter Durch die Einstellung von Anwendungsparametern wird das Messgerät automatisch an die Messumgebung angepasst Menge Umgebung, entsprechend dem 4-20mA Ausgang. Messbereich: H----Messbereich L----Entfernung des leeren Tanks B----oberste Blindzone E----Minimalabstand von der Sonde zur Tankwand Die obere Blindzone bezieht sich auf den Mindestabstand zwischen der höchsten Materialoberfläche des Materials und dem Messbezugspunkt. Die untere Blindzone bezieht sich auf einen Abstand in der Nähe des Bodens des Kabels, der nicht genau gemessen werden kann.

---
