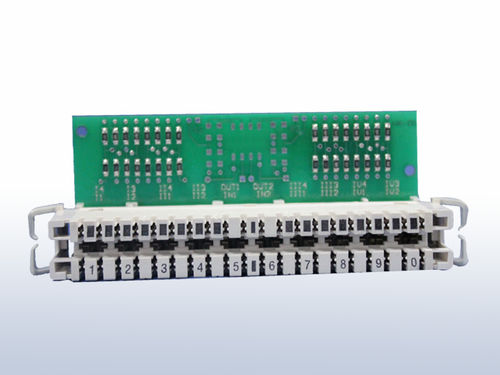

Passiver Verteiler HKADN

Die Audioverteiler werden hauptsächlich als passive NF-Leitungskombinierer oder -splitter eingesetzt. Jedes Modul besteht aus vier identischen NF-Kombinatoren/Splittern. Der HKADN wird in der Flugsicherungszentrale eingesetzt, während der HKADP an einem entfernten Funkstandort verwendet wird. Der HKADP verfügt über zwei identische Optokopplerblöcke, mit denen sich PTT- und SQ-Signal leicht steuern lassen. Technische Daten *Tonfrequenz:0,3kHz ～ 3,4 kHz *Eingangs- und Ausgangsimpedanz Nominal (Port 1,2,3): 600Ω *Eingangs- und Ausgangsimpedanz Hoch (Anschluss 4): typ. 4kΩ *Betriebsspannung (nur HKADP) Positiv: +24V ～ +48V DC *Betriebsspannung (nur HKADP) Negativ: -24V ～ -48V DC
