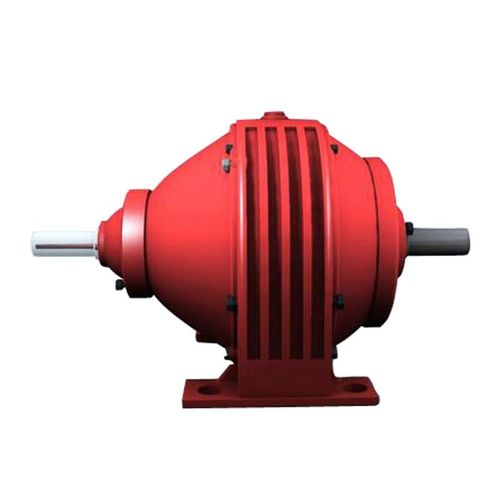

Planetengetriebe NGW Series

koaxialFlanschhohe Effizienz

Planetengetriebe der Serie NGW Zahnrad-Anordnung: Planetengetriebe Eingangsdrehzahl: 600~1500 U/min Verhältnis: 2,8~2000 Lineare Geschwindigkeit von Zahnrädern: ≤20m/s Etappe: 1,2,3 Etappe Schächte Position: Koaxial,Parallel,Rechtwinklig Montiert: Fuß,Flanschbefestigung Komponenten: 1. Wohnen: Gusseisen 2. Zahnradsatz: Planetenradsatz 3. Eingabe-Konfigurationen: Vollwelleneingang mit Passfeder 4. Ausgabe-Konfigurationen: Vollwellen-Abtrieb mit Passfeder Modelle: Ursprüngliche Version NGW-Serie Schächte Position: In Linie 1 Etappe: NGW11~NGW121 Verhältnis: 2,8~12,5 2-stufig: NGW42~NGW122 Verhältnis: 14~160 3 Etappe: NGW73~NGW123 Verhältnis: 180~2000 Neue Ausführung NGW-Serie Schächte Position: In Reihe, parallele Welle NAD(NAF) - 1-stufig, fußmontiert (Flanschmontage), in Reihe NAZD(NAZF) - 1 Stufe, Fußbefestigung (Flanschbefestigung), parallele Welle NBD(NBF) - 2-stufig, Fußbefestigung (Flanschbefestigung), in Reihe NBZD(NBZF) - 2-stufig, Fußbefestigung (Flanschbefestigung), parallele Welle NCD(NCF) - 3-stufig, fußmontiert (flanschmontiert), in Reihe NCZD(NCZF) - 3-stufig, Fußbefestigung (Flanschbefestigung), parallele Welle Planetengetriebe der Serie NGW-L Schächte Position: Koaxial Eingabe-Konfigurationen: Integriert mit Elektromotoren Montiert: Flansch-Montage 1 Etappe: NGW-L11~ NGW-L71 Verhältnis: 4~10 2 Etappe: NGW-L42~ NGW-L122 Verhältnis: 25~100 Planetengetriebe der Serie NGW-S Schächte Position: Rechtwinklig Zahnradsatz: Spiralkegelradpaar integriert mit Planetenradsatz 2 Etappe: NGW-S42~NGW-S122 Verhältnis: 11,2~80 3 Etappe: NGW-S73~NGW-S123 Verhältnis: 56~500
