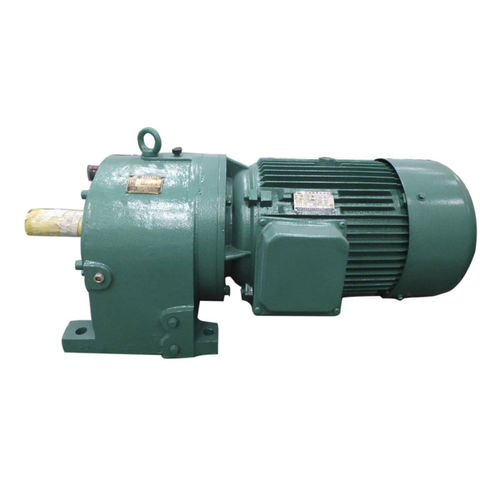

AC-Getriebemotor TY Series

asynchronlinearkoaxial

Koaxiale Getriebemotoren der Baureihe TY Eingangsleistung: 0,55KW~90KW Nennverhältnis: 14~100 Lineare Geschwindigkeit: ≤20m/s Abstand zum Zentrum: 50~250mm Arbeitstemperatur: 0℃~40℃ Schächte Position: In Linie Installationsformular: Fußmontiert Komponenten: 1. Wohnen: Graueisen 2. Zahnräder: Hochwertiger legierter Stahl, gehärtete Evolventenzahnräder, Aufkohlen, Abschrecken, Schleifen, Zahnradgenauigkeitsklasse 6 3. Eingabe-Konfigurationen: Ausgestattet mit Elektromotoren (3-Phasen-Asynchron-Wechselstrommotor, 4-polig, Motoranbau B5/B35) 4. Ausgabe-Konfigurationen: Vollwellen-Abtrieb mit Passfeder Modelle: TY50~TY250 Merkmale: 1. Antriebswelle und Abtriebswelle befinden sich in derselben Achse 2. Drehung im oder gegen den Uhrzeigersinn ist zulässig 3. Konfiguriert mit 3-Phasen-Asynchronmotoren (4 Pole) 4. Montage des Motors: B5, B35 5. Kleine Größe, hohe Tragfähigkeit, lange Lebensdauer, geräuscharm, hoher Wirkungsgrad 6. Die Lineargeschwindigkeit des Getriebes (Tangentialgeschwindigkeit des Getriebes) beträgt nicht mehr als 20 m/s Anmerkungen: 1. Eingangsdrehzahl n1=1500 U/min 2. Nominalverhältnis: 14, 16, 18, 20, 22,4, 25, 28, 31,5, 35,5, 40, 45, 50, 56, 63, 71, 80, 90, 100 3. Toleranz der Abtriebswelle m6 Installation: Fuß montiert Der Neigungswinkel der Einbaulage beträgt nicht mehr als 20 Grad Schmierung: Ölbad- und Spritzschmierung Kühlung: Natürliche Kühlung
