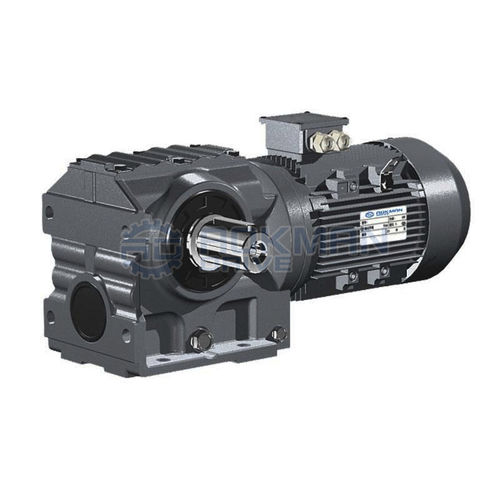

Stirnrad-Schneckengetriebemotoren der Serie S
Nennleistung: 0,18kW~22kW
Max. Drehmoment: 90~4000N.m
Anordnung des Getriebes: Schrägverzahnte Schneckengetriebe
Schächte Position: Rechtwinklig
Verhältnis: 10,27~230,48
Installationsformular: Fuß, Flansch, Welle montiert
Komponenten:
1. Wohnen: Gusseisen
2. Zahnräder: Schrägverzahnte Schneckengetriebe
3. Eingabe-Konfigurationen:
Ausgestattet mit Elektromotoren
Vollwelleneingang
IEC-genormter Motorflansch
4. Anwendbare Motoren:
Einphasen-Wechselstrommotor, Dreiphasen-Wechselstrommotor
Bremsmotoren
Umrichter-Motoren
Mehrdrehzahl-Motoren
Explosionsgeschützter Motor
Rollenmotor
5. Ausgabe-Konfigurationen:
Vollwellen-Abtrieb
Hohlwelle Abtrieb
Modelle:
Serie S - Fußausführung, Vollwellenausgang
Baureihe SA - Passfedergelagerter Hohlwellenausgang
Serie SF - B5 Flanschmontiert, Vollwellenausgang
Baureihe SAF - B5 Flanschmontiert, Hohlwelle Ausgang
Baureihe SAZ - B14 Flanschmontiert, Hohlwellenausgang
Serie SAT - Hohlwellenausgang, Drehmomentstütze
Serie SH, SHF, SHZ - Hohlwellenausgang, Schrumpfscheibe
Baureihe S(SA, SF, SAF, SAZ)S - Vollwelleneingang
Merkmale:
1. Modularer Aufbau, kompakte Struktur
2. Geräuscharm
3. Hohle Abtriebswelle mit Passfederverbindung, Schrumpfscheibe oder Drehmomentstütze
4. Kann mit anderen Getriebetypen kombiniert werden (z. B. R-Serie, UDL-Serie)
Installation:
Fußbefestigung
B5 Flanschmontiert
B14 Flanschmontiert
Wellenmontiert
Schmierung:
Ölbad- und Spritzschmierung
Kühlung:
Natürliche Kühlung
---
