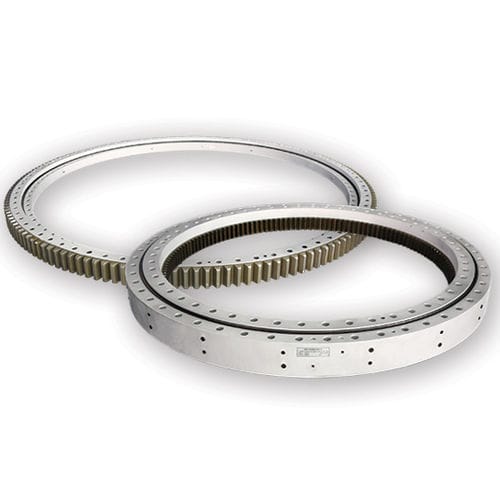

Drehverbindung mit Innenverzahnung Slewing Bearing

unverzahntmit AußenverzahnungKugel

großwälzlager ist ein rotierendes Wälzlager, das typischerweise eine schwere, aber langsam drehende oder langsam schwingende Last trägt, oft eine horizontale Plattform wie ein konventioneller Kran, ein Schwenkrahmen oder die windabgewandte Plattform einer horizontal-achsigen Windkraftanlage. ("Schwenken" bedeutet, sich ohne Ortswechsel zu drehen.) Im Vergleich zu anderen Wälzlagern sind Großwälzlager dünn im Querschnitt und werden oft in Durchmessern von einem Meter oder mehr hergestellt; die Großwälzlager am Falkirk Rad haben einen Durchmesser von 4 Metern und passen über eine 3,5 Meter lange Achse Großwälzlager verwenden oft zwei Reihen von Wälzkörpern. Sie verwenden oft drei Laufringelemente, wie z.B. einen Innenring und zwei Außenringhälften, die axial zusammenhalten Großwälzlager werden oft mit Zahnrädern hergestellt, die in den inneren oder äußeren Laufring integriert sind, um die Plattform relativ zur Basis anzutreiben Wie bei anderen Lagern, die sich hin- und herbewegen, kann die Schmierung schwierig sein, anstatt sich kontinuierlich zu drehen. Der in einem kontinuierlich rotierenden Lager aufgebaute Ölkeil wird durch die Start-Stopp-Bewegung des Drehwerks unterbrochen. Stattdessen kann ein hydrostatisches Lager mit gepumptem Ölstrom verwendet werden TMB liefert seit vielen Jahren das Drehen in der Anwendung von Windkraft und Baumaschinen, und wir sind die Nummer 2 bei Großwälzlagern im globalen Markt.
