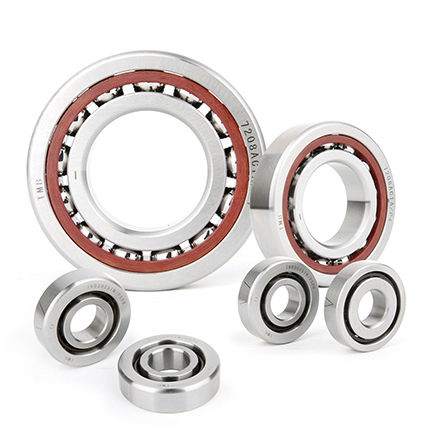

Kugellager ACBB

SchrägVierpunkt-KontaktStahl

Eckige Kontaktkugellager haben die innere und Außenringkanäle, die im Verhältnis zu einander in Richtung der tragenden Achse verlegt werden. Dies heißt, dass diese Lager entworfen sind, um kombinierte Lasten, d.h. verantwortliche Radial- und axiale Lasten gleichzeitig unterzubringen. Die axiale lastentragende Kapazität von eckigen Kontaktkugellagerzunahmen als den Kontaktwinkelzunahmen. Der Kontaktwinkel wird als der Winkel zwischen der Linie definiert, die den Berührungspunkten des Balls und der Kanäle in der Radialfläche sich anschließt, entlang der die kombinierte Last von einem Kanal anderen übermittelt wird, und einer Linie Senkrechtem zur tragenden Achse. Die allgemein verwendetsten Entwürfe sind:  eckige Kontaktkugellager einzelner Reihe   eckige Kontaktkugellager doppelter Reihe  Vierpunkt-Kontaktkugellager
