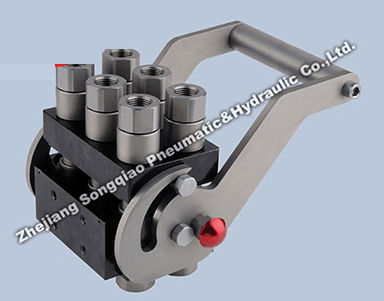

Hydraulische Multikupplung LSQ-DL series

LSQ-DL/DLD haben eine kompakte Struktur, manuelle Multikupplungen, die eine breite Palette von Lösungen für jede Anwendung bieten, die das Verbinden und Trennen von mehreren hydraulischen. Bis zu 6 Leitungen können gleichzeitig durch eine sichere, einfache und schnelle Bewegung mit geringem Kraftaufwand verbunden und getrennt werden. Die Leitungen können alle die gleiche Größe haben oder jede Leitung kann sich je nach Anwendung von den anderen unterscheiden. TECHNISCHE MERKMALE UND OPTIONEN Auswechselbarkeit: Songqiao interner Standard Mechanische Verbindung: Interne Nocken und Sperrstifte Verbindungssystem: Drehen des Hebels System zum Trennen der Verbindung: Drehen des Hebels Baumaterial und Oberflächenbehandlung: Körper Platten aus Aluminiumlegierung Oxidation Nocken und Bolzen aus hochfestem Kohlenstoffstahl mit spezieller Wärmebehandlung. Andere Komponenten aus Kohlenstoffstahl mit Zinkbeschichtung oder Zink-Nickel-Behandlung. ANWENDUNGSWEISE ANSCHLIESSEN: Reinigen Sie vor dem Anschließen die flache Gegenfläche der Kupplungen, um die Aufnahme von Schmutz in den Stromkreis zu vermeiden. Setzen Sie die Führungsstifte der mobilen Multikupplung in die Löcher der festen Multikupplung einstecken und die bewegliche Hälfte so verschieben, dass die Kupplungen sich berühren (Abb. 1). Durch Betätigung des Griffs den Hebel in Richtung der festen Multikupplung drehen (Abb. 2). Drehen Sie weiter, bis die Sicherheitsverriegelung automatisch einrastet (Abb. 3). Jetzt ist die Multikupplung gekuppelt und betriebsbereit. Im Falle einer Verbindung mit Restdruck im Kreislauf ist die maximale Kraft nur für das letzte Drittel der Verbindung erforderlich.
