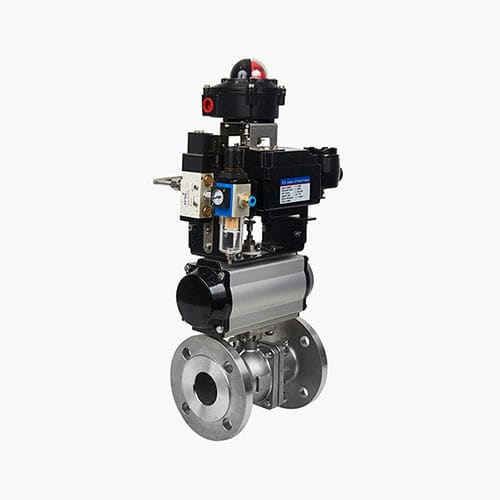

Kugelventil

pneumatischStellFlansch

Der Aufbau des Kugelhahns: Er besteht aus einem Ventilkörper und zwei Ventildeckeln, die mit einem Kugelkern kombiniert sind. Der Kugelkern ist durch die Ventilstange verbunden, und die Achse kann um 90 Grad gedreht werden, um die Funktion des Öffnens und Schließens zu realisieren. Es wird hauptsächlich für Pipeline-Schalter, Notabschaltung verwendet, und die V-förmige Öffnung des Kugelkerns kann auch für die Durchflussregulierung verwendet werden. Konstruktionsnormen: GB/T12237;DIN3357;EN12516-1;ASME B16.34;API608 Wandstärke Standard: ANSI B16.34,EN12516-1 Flanschende Standard: GB/T9113;HG20592;DIN1092;ASME B16.5;JIS B2238 Prüfnorm: GB/T 26480;DIN3230;API 598;EN 12266 Material des Gehäuses Kohlenstoffstahl, rostfreier Stahl, legierter Stahl, Duplexstahl usw. NACE MR-01-75/NACE MR-01-03 Besondere Anforderungen Fläche zu Fläche ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Geflanschte RF, FF, RTJ-Enden ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Stumpfschweißende BW-Enden ASME B16.25,ISO1127/EN12627 Muffenschweißung SW-Enden ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Andere Ausführung Antistatisches Design, automatisches Druckentlastungsdesign, Notfetteinspritzdesign, Ablassventil, Anti-Korrosions-Design, Anti-Schwefel-Design, etc Visuelle Inspektion MSS SP-25 Material-Prüfung PMI Test---Chemische Analyse UT---Ultraschallprüfung RT---Radio-grafische Prüfung MT---Magnetische Prüfung NDT Test Zerstörungsfreie Prüfung Prüfung der Abmessungen Nach Zeichnungen Inspektion und Prüfung von Ventilen EN12266,API598,ETC
