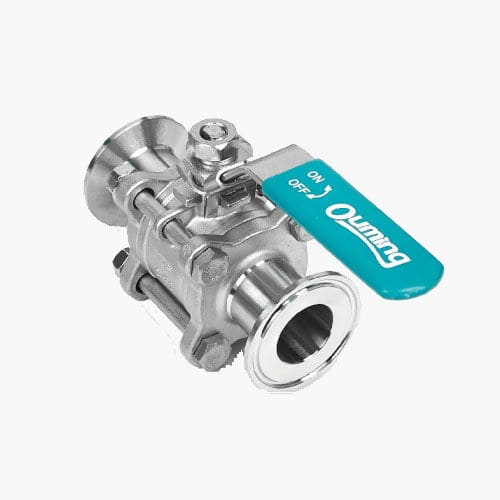

Kugelventil HebelDrosselrückschlagFlansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Betätigung
- Hebel
- Funktion
- Drosselrückschlag
- Korpus
- Flansch, 3-teilig, Edelstahl, Kohlenstoffstahl, Stahl, Legierung
- Anwendung
- chemisch, für Pipeline
- Weitere Eigenschaften
- ANSI, Standard, Notfall
- DN
Max: 150 mm
(5,906 in)Min: 8 mm
(0,315 in)- Druck
Max: 2.000 psi
Min: 1.000 psi
- Temperatur
Max: 300 °C
(572 °F)Min: -196 °C
(-321 °F)
Beschreibung
Die Kugelabdeckung kann mit dem Ventilschaft verbunden werden, um eine 90-Grad-Kugelkernstruktur zu bilden. Es ist vor allem für Pipeline-Schalter, Notabschaltung verwendet, und Kugelkern V-förmige Öffnung kann auch entworfen werden, um Durchflussregelung Funktion zu erreichen.
Konstruktionsnormen:
ANSI B16.34, API608.
Wanddicke Standard:
ANSI B16.34, EN12516-3.
Gewinde-Norm:
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203.
Muffenschweißnorm:
ASME B16.11.
Stumpfschweißende Norm:
ASME B16.25/ISO1127/EN12627.
Flanschende-Norm:
ASME B16.5 CLASS 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K.
Prüfnorm:
API 598; EN 12266.
Technische Daten
Material des Gehäuses
Kohlenstoffstahl, rostfreier Stahl, legierter Stahl, Duplexstahl usw.
NACE MR-01-75/NACE MR-01-03 Besondere Anforderungen
Fläche zu Fläche
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Visuelle Inspektion
MSS SP-25
Material-Prüfung
PMI Test---Chemische Analyse
UT---Ultraschallprüfung
RT---Radio-grafische Prüfung
MT---Magnetische Prüfung
NDT Test Zerstörungsfreie Prüfung
Prüfung der Abmessungen
Gemäß den Zeichnungen
Inspektion und Prüfung von Ventilen
EN12266,API598,ETC
---
