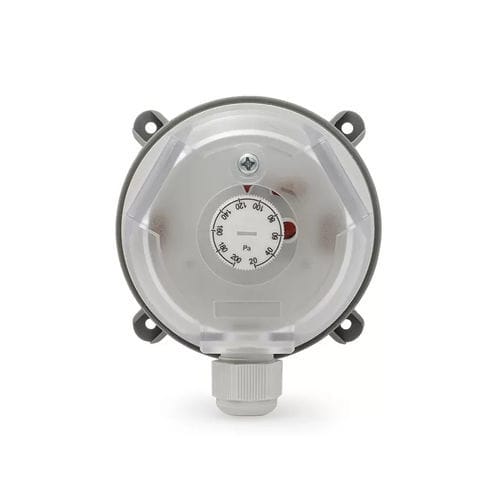

Der LF32 ist ein einstellbarer Differenzdruckschalter, der aufgrund seiner Größe und seines bewährten Designs in der Lage ist, kleinste Druckänderungen zu erkennen. Der Sollwert oder Schaltpunkt des Schalters kann vor Ort eingestellt werden, ohne dass ein Manometer benötigt wird, indem einfach der Einstellknopf und die eingebaute kalibrierte visuelle Skala verwendet werden. Der Schalter ist mit einer durchsichtigen Abdeckung ausgestattet, die nicht nur den Einstellknopf vor unbeabsichtigtem Verschieben schützt, sondern auch die Schutzklasse IP54 bietet.
Der LF32 Air Sensing Switch wird in erster Linie in Heizungs- und Lüftungsanwendungen eingesetzt, bei denen die genaue Überwachung des Luftstroms in Luftkanalsystemen, Luftfiltern und Klappen von entscheidender Bedeutung ist.
Einige spezifische Anwendungen des LF32 Air Handling Unit Druckschalters sind:
Steuerung von Brandschutzklappen in Lüftungskanälen
Überwachung von Luftfiltern in Kühl- und Heizsystemen
Überwachung von Kühlsystemen von industriellen elektronischen Schaltkreisen,
Überwachung von Überdruck an überdruckgekapselten Räumen
Überwachung des Luftstroms an Heizlüftern (Überhitzungsschutz)
Frostschutz für Wärmetauscher
Der einstellbare Differenzdruckschalter LF32 kann auch als einstellbarer Druckschalter und einstellbarer Vakuumschalter verwendet werden.
Baureihe Nr.
-
LF32
Medium
-
Luft, nicht brennbare und nicht agressive Gase
Max. Betriebsdruck
-
10 kPa
Einbaulage
-
Membrane in beliebiger vertikaler Ebene
Schutzart
-
IP54 (mit Abdeckung)
Betriebstemperatur
-
-20° C bis 85° C
Anordnung der Kontakte
-
SPST oder SPDT
Elektrische Leistung
-
Widerstand: Initial: <400 Milliohm;
1.5A(0.4A) @ 250V
Klemmen
-
6.4 mm(0,25") Kupferlegierung
Anschluss
-
6.0mmDurchmesser für Rohranschluss
Zulassung
-
UL, CE
---
