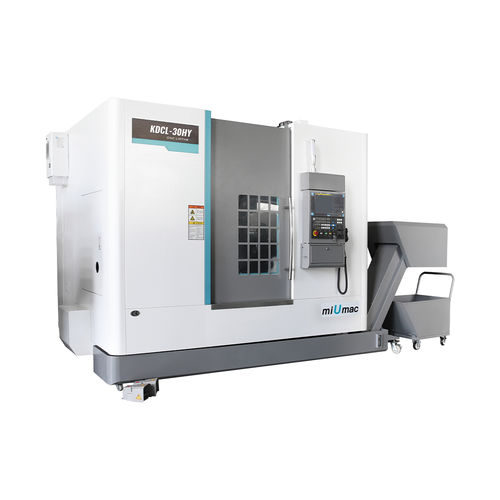

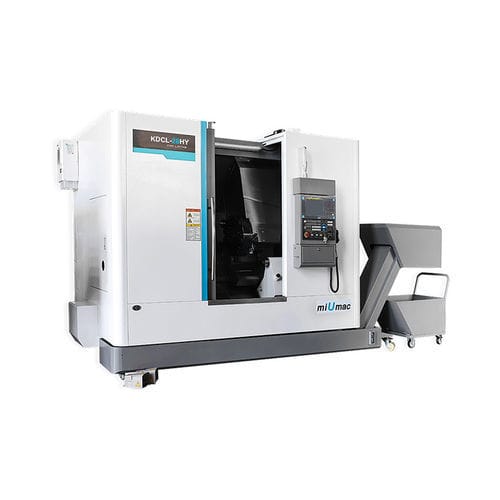

CNC-Drehzentrum KDCL-30HY

3-Achsmit SchrägbettA2-8

Multifunktionale CNC-Drehmaschine 1. Die Maschine verfügt über ein voll funktionsfähiges und zuverlässiges CNC-System. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Die Spindelkomponente ist von hoher Steifigkeit Konstruktion, um variable Geschwindigkeit zu realisieren konstante lineare Geschwindigkeit Schneiden und hohe Geschwindigkeit Schneiden bieten. 3. Die X- und Z-Achsen sind mit einer spielfreien Präzisionslinearführung ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleistet. Artikel - Einheit - KDCL-30HY Verfahrweg - - Max. Schwenkdurchmesser über Bett - mm - Ф650 Max. Schnittdurchmesser für Scheibenteile - mm - Ø410 Max. Schnittdurchmesser für Achsteile - mm - Ø410 Max. Schnittlänge für Achsteile - mm - 800 Max.Verfahrweg für Achse X - mm - 270 Max. Verfahrweg für Achse Y - mm - ±75 Max. Verfahrweg für Achse Z - mm - 1000 Spindel - - Spindelnase - - A2-8 Spindelbohrung - mm - Ф90 Antriebsart der Spindel - - Riemenantrieb Max. Spindeldrehzahl - U/min - 2500 Leistung des Spindelmotors - kW - 18,5/22 Hydraulisches Spannfutter Dia. - zoll - 12 Vorschub - - X/Y/Z-Achse Eilgang - m/min - 16/10/20 Revolver - - Werkzeughalterstationen - - 12 Außendurchmesser des Schneidwerkzeugschaftes - mm - 25×25 Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ф40 Spannzange für angetriebene Werkzeuge - - ER32 Max. Drehzahl des angetriebenen Werkzeugs - U/min - 4000 Leistung des Antriebsmotors - kW - 3.7/5.5（Betriebsmotor） Reitstock - - Reitstockpinole Dia. - mm - Ф100 Hub der Reitstockpinole - mm - 200 Reitstockpinole Bohrungskonus - - MT.NO.6 Reitstockhub - mm - 800 Sonstiges - - Bettaufbau - - 45°Schrägbett Gesamtleistungsfähigkeit - kVA - Leistung der Kühlungspumpe - W - 750 Leistung der Schmierpumpe - L - 1,8 Gesamtabmessungen （L×B×H） - mm - 4600×2300×2860 Nettogewicht - kg - 8500
