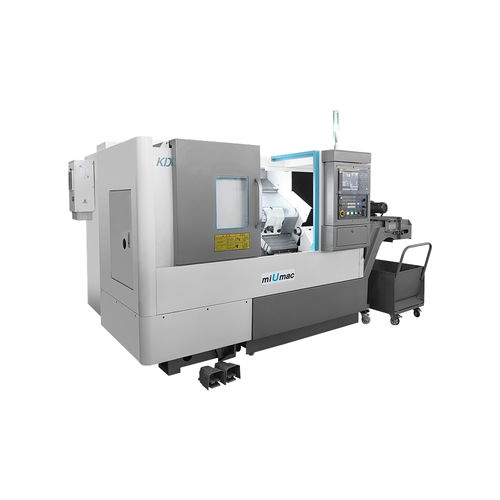

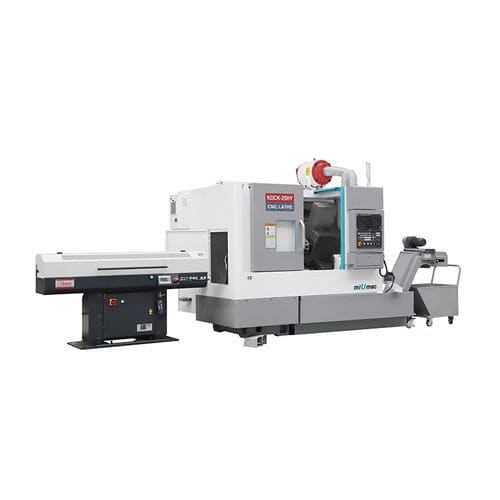

CNC-Drehzentrum KDCK-25

2-Achsmit Schrägbett8 Werkzeuge

Multifunktionale CNC-Drehmaschine 1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Flachbett und Schrägschlitten Struktur, mit hoher Steifigkeit und fließende Spanabfuhr. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleisten. Artikel - Einheit - KDCK-25 Bearbeitung - - Max. Schwenkdurchmesser über Bett - mm - Ø500 Max. Schnittdurchmesser für Scheibenteile - mm - Ø300 Max. Schnittdurchmesser für Achsteile - mm - Ø250 Max. Schnittlänge für Achsenteile - mm - 420 Spindel - - Spindelbohrung - mm - Ø62 Spindelnase - mm - Ø170 gerade Station Spindeldrehzahl - U/min - 3000 Verfahrweg - - Max. Verfahrweg der Achse x - mm - 160 Max. Verfahrweg der Achse Z - mm - 500 Max. Verfahrweg der Achse Y - mm - - Vorschub - - Eilvorschub für Achse X - m/min - 12 Eilgang für die Achse Z - m/min - 20 Eilgang für Achse Y - mm - - Revolver - - Werkzeughalterstationen - Stück - 8 Außendurchm. Schaft des Schneidwerkzeugs - mm - 25×25 Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ø40 Reitstock - - Reitstockpinole Durchm. - mm - Ø63 Hub der Reitstockpinole - mm - 115 Reitstockpinole Bohrungskonus - - MT.No.4 Andere - - Leistung des Hauptmotors - kW - 7.5/11 Bettstruktur - - 30° Schrägbett Min. Eingabe - mm - 0,001 Wiederholgenauigkeit - mm - ≤0,006 Spannfutter Dia. - zoll - 8 Gesamtabmessungen (L×BxH) - mm - 1950×1650×1680 Nettogewicht - kg - 3400
