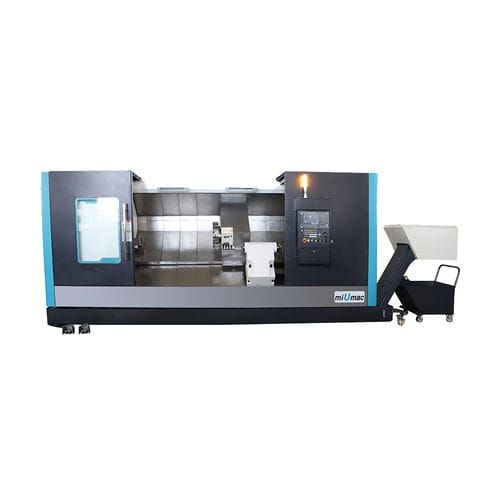

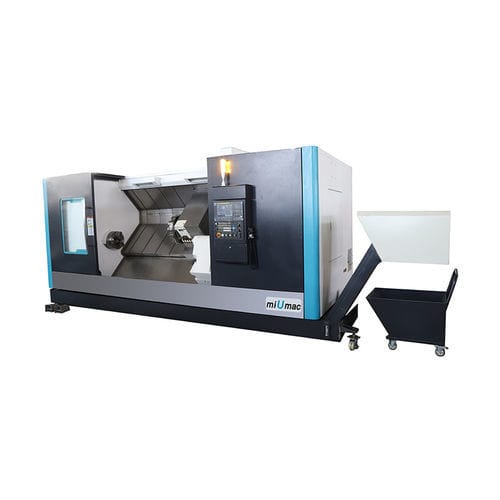

CNC-Drehzentrum KDCL-35H

3-Achsmit SchrägbettA2-11

Multifunktionale CNC-Drehmaschine Artikel - Einheit - KDCL-35H Verfahrweg - - Max. Schwenkdurchmesser über Bett - mm - Ø750 Max. Schnittdurchmesser für Scheibenteile - mm - Ø630 Max. Schnittdurchmesser für Achsteile - mm - Ø450 Maximale Schnittlänge (von der Stirnfläche des Futters bis zur Mitte) - mm - 1000/2000/3000 Abstand von der Spindelmitte zum Boden - mm - 1150 Max. Verfahrweg für Achse X - mm - -30~325 Max. Verfahrweg für die Z-Achse - mm - 1100/2100/3100 Spindel - - Spindelnase - - A₂-11 Spindelbohrung - mm - Ø105 Futter Durchm. - mm - Ø380 Spindellagerdurchmesser (vorne/hinten) - mm - Ø160/Ø150 Max. Spindeldrehzahl - U/min - 1600 Leistung des Spindelmotors - kW - 26/22 Vorschub - - Eilgang der X/Z-Achse - m/min - 16/14 Leistung des Servomotors der X/Z-Achse - kW - 4/4 Abstand der Bettführungsschiene (Z-Achse) - mm - 510 Spannweite der Führungsschiene des Sattels (X-Achse) - mm - 376 Spannweite der Reitstockschiene - mm - 354 Revolverkopf - - Werkzeugpoststationen - - 12 Werkzeugauswahlmethode - - Wählen Sie in der Nähe Außendurchmesser des Schneidwerkzeugschaftes - mm - 32×32 Max. innerer Durchmesser des Schneidwerkzeugschafts - mm - Ø50 Leistung des Antriebsmotors des rotierenden Werkzeugs - kW - 7,5/5,5 Max. Drehgeschwindigkeit des rotierenden Werkzeugs - U/min - 4000 Hülse des rotierenden Werkzeugs - mm - ER40 (Ø4-Ø20,22,25) Reitstock - - Reitstockpinole Durchm. - mm - Ø120 Hub der Reitstockpinole - mm - 200 Bohrungskegel der Reitstockpinole - - MT NO.6 Reitstockweg (W-Achse) - mm - 800/1800/2800 Genauigkeit - - Positioniergenauigkeit der X-Achse - mm - ≤0,008 Positioniergenauigkeit der Z-Achse - mm - ≦0,016 Positioniergenauigkeit der C-Achse - Sek. - ≦50 Positionierwiederholgenauigkeit der X-Achse - mm - ≦±0.002 Wiederholgenauigkeit der Positionierung der Z-Achse - mm - ≦±0.004 Wiederholgenauigkeit der Positionierung der C-Achse - Sec. - ≦±20 Sonstiges - - Bettstruktur - - 45°-Schrägbett Gesamtleistungsfähigkeit - kVA - 50 Leistung der Kühlungspumpe - W - 750 Leistung der Schmierungspumpe - L - 1,8 Gesamtabmessungen （L×B×H） - mm - 5200/6200/7200×1980×2260 Nettogewicht - kg - 8500/10500/12500
