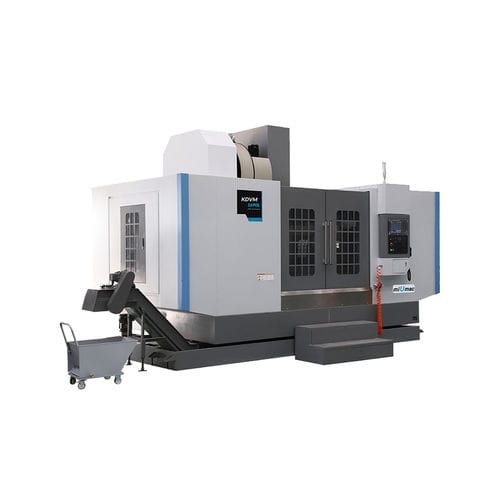

CNC-Bearbeitungszentrum / 3-Achs KDVM1690L

vertikalBT 5024 Werkzeuge

CNC-Vertikal-Bearbeitungszentrum 1. Der Guss besteht aus harzgebundenem Sand, der nach natürlicher Alterung und zweimaliger künstlicher Alterung eine gute Präzision und Stabilität gewährleistet. 2. Breite Basis, verstärkte Säule Design und Präzision lineare Wege für X/Y/Z gewährleisten Maschinen "gute Leistung und Präzision Stabilität, sie sind geeignet für beide grobe und Endbearbeitung. 3. Es werden vorgespannte Kugelumlaufspindeln verwendet. Artikel - Einheit - KDVM1690L Verfahrweg - - Verfahrweg der X-Achse - mm - 1600 Verfahrweg Y-Achse - mm - 900 Verfahrweg der Z-Achse - mm - 700 Abstand von der Spindelmittellinie zur Oberfläche der Säulenführungsschiene - mm - 1000 Abstand von der Spindelnase zur Oberfläche des Arbeitstisches - mm - 150-850 Arbeitstisch - - Tischgröße - mm - 2000×900 T-Nut (Breite x Anzahl x Schlitz) - mm - 22×5×165 Max. Tischbelastung - kg - 1900 Spindelsystem - - Spindelkonus und -durchmesser - - BT50/Φ190 Spindeldrehzahl - U/min - 6000 Leistung des Spindelmotors - kW - 15/18,5 Vorschubsystem - - Eilganggeschwindigkeit der X/Y/Z-Achse - m/min - 20/20/20 Drehmoment des X/Y/Z-Achsenmotors - Nm - 36/36/36 Lineare Führung der X-Rolle - mm - 55 Lineare Führung der Y-Rolle - mm - 45 Lineare Führung der Z-Rolle - mm - 55 X/Y/Z-Positioniergenauigkeit - mm - ≤0,02/0,01/0,01 Positioniergenauigkeit X/Y/Z-Wiederholung - mm - ≤0,012/0,008/0,008 Werkzeugwechselsystem - - Kapazität des Werkzeugmagazins - Stück - 24 Max. Werkzeugdurchmesser (Neben-/Nebenraum) - mm - Ф112/Ф200 Max. Werkzeuggewicht - kg - 18 Max. Werkzeuglänge - mm - 300 Werkzeugwechselzeit (T-T) - Sek. - 4 Sonstiges - - Methode der Spindelentladung - - pneumatisch Anschlussart des X/Y/Z-Achsenmotors - - direkter Typ Gesamtabmessungen (LxBxH) - - 4640x3450x3100 (ohne Späneförderer) Gewicht der Maschine - t - 15,5 CNC-System - - FANUC 0i MF（5）
