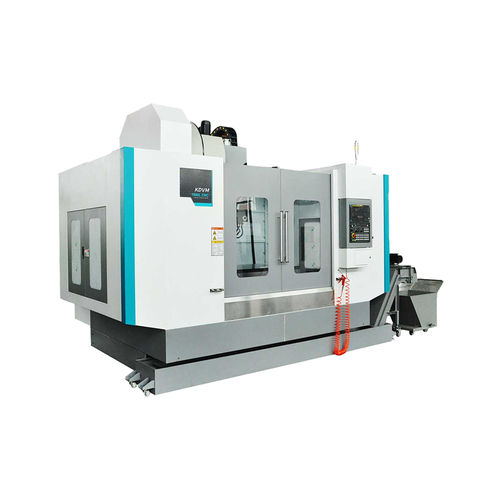

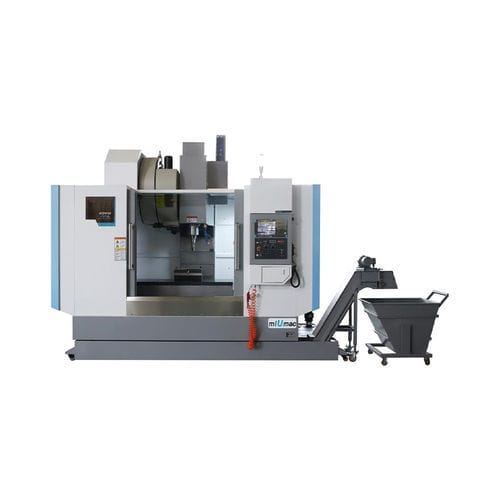

CNC-Bearbeitungszentrum / 3-Achs KDVM1580L

vertikalBT 5024 Werkzeuge

CNC-Vertikal-Bearbeitungszentrum Der Guss besteht aus harzgebundenem Sand, der nach natürlicher Alterung und zweimaliger künstlicher Alterung eine gute Präzision und Stabilität gewährleistet. Artikel - Einheit - KDVM1580L Verfahrweg X-Achse - mm - 1500 Verfahrweg Y-Achse - mm - 800 Verfahrweg der Z-Achse - mm - 700 Abstand von der Spindelmittellinie zur Oberfläche der Säulenführungsschiene - mm - 950 Abstand von der Spindelnase zur Oberfläche des Arbeitstisches - mm - 180-880 Tischgröße - mm - 1700×800 T-Nut (Breite x Anzahl x Schlitz) - mm - 22×5×150 Max. Tischbelastung - kg - 1500 Spindelkonus und -durchmesser - - BT50/Φ155 Spindeldrehzahl - U/min - 6000 Leistung des Spindelmotors - kW - 15/18.5 Eilganggeschwindigkeit der X/Y/Z-Achse - m/min - 20/20/20 Drehmoment des X/Y/Z-Achsenmotors - Nm - 27/27/27 Linearführung der X-Rolle - mm - 55 Lineare Führung der Y-Rolle - mm - 45 Lineare Führung der Z-Rolle - mm - 55 X/Y/Z-Positioniergenauigkeit - mm - ≤0,001/0,008/0,008 Positioniergenauigkeit X/Y/Z-Wiederholung - mm - ≤0,008/0,006/0,006 Kapazität des Werkzeugmagazins - Stück - 24 Max. Werkzeugdurchmesser (Neben-/Nebenraum) - mm - Ф112/Ф200 Max. Werkzeuggewicht - kg - 18 Max. Werkzeuglänge - mm - 300 Werkzeugwechselzeit (T-T) - Sek. - 4 Methode der Spindelentladung - - pneumatisch Anschlussart des Motors der X/Y/Z-Achse - - direkter Typ Gesamtabmessungen (LxBxH) - - 3900x3275x3150(ohne Späneförderer) Gewicht der Maschine - t - 13 CNC-System - - FANUC 0i MF（5）
