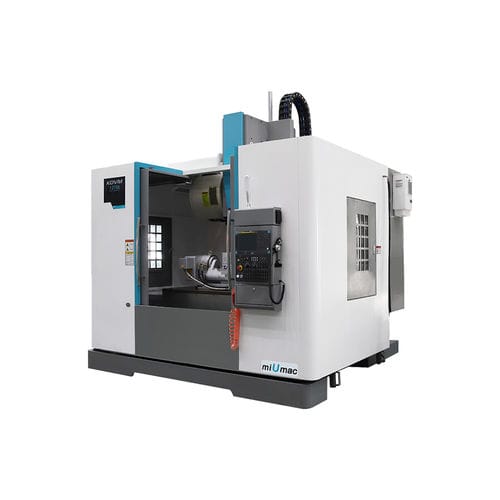

CNC-Bearbeitungszentrum / 3-Achs KDVM1270L

vertikalBT 4024 Werkzeuge

CNC-Vertikal-Bearbeitungszentrum 1. Der Guss besteht aus harzgebundenem Sand, der nach natürlicher Alterung und zweimaliger künstlicher Alterung eine gute Präzision und Stabilität gewährleistet. 2. Breite Basis, verstärkte Säule Design und Präzision lineare Wege für XNYIZ gewährleisten Maschinen "gute Leistung und Präzision Stabilität, sie sind geeignet für beide grobe und Endbearbeitung. Artikel - Einheit - KDVM1270L Verfahrweg X-Achse - mm - 1200 Verfahrweg Y-Achse - mm - 700 Verfahrweg der Z-Achse - mm - 700 Abstand von der Spindelmittellinie zur Oberfläche der Säulenführungsschiene - mm - 770 Abstand von der Spindelnase zur Oberfläche des Arbeitstisches - mm - 190-890 Tischgröße - mm - 1360×700 T-Nut (Breite x Anzahl x Schlitz) - mm - 18×5×120 Max. Tischbelastung - kg - 1000 Spindelkonus und -durchmesser - - BT40/Φ150 Spindeldrehzahl - U/min - 8000 Leistung des Spindelmotors - kW - 11/15 Eilganggeschwindigkeit der X/Y-Achse - m/min - 36/36 Eilganggeschwindigkeit der Z-Achse - m/min - 30 Drehmoment des Motors der X/Y/Z-Achse - Nm - 20/20/20 Lineare X-Rollenführung - mm - 45 Lineare Y/Z-Rollenführung - mm - 45 X/Y/Z-Positioniergenauigkeit - mm - ≤0,008/0,006/0,006 Positioniergenauigkeit X/Y/Z-Wiederholung - mm - ≤0,005/0,004/0,004 Kapazität des Werkzeugmagazins - Stück - 24 Max. Werkzeugdurchmesser (nebeneinander/nebeneinander) - mm - Ф78/Ф120 Max. Werkzeuggewicht - kg - 8 Max. Werkzeuglänge - mm - 300 Werkzeugwechselzeit (T-T) - Sek. - 2 Methode der Spindelentladung - - pneumatisch Anschlussart des Motors der X/Y/Z-Achse - - direkter Typ Gesamtabmessungen (LxBxH) - - 3360x3450x2950 (ohne Späneförderer) Gewicht der Maschine - t - 8,8 CNC-System - - FANUC 0i MF（5）
