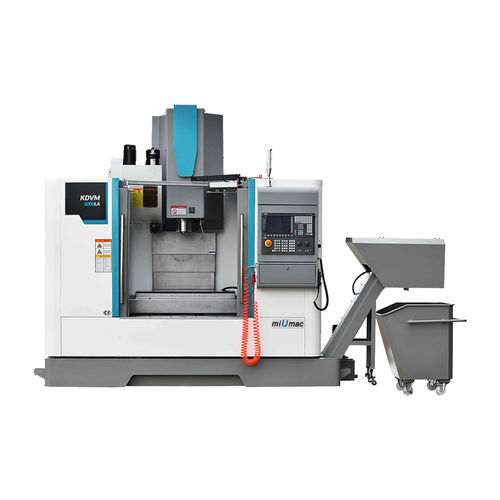

CNC-Bearbeitungszentrum / 3-Achs KDVM1000LA

vertikalBT 4024 Werkzeuge

CNC-Vertikal-Bearbeitungszentrum Der Guss besteht aus harzgebundenem Sand, der nach natürlicher Alterung und zweimaliger künstlicher Alterung eine gute Präzision und Stabilität gewährleistet. Artikel - Einheit - KDVM1000LA Verfahrweg X-Achse - mm - 1000 Verfahrweg Y-Achse - mm - 520 Verfahrweg der Z-Achse - mm - 520 Abstand von der Spindelmittellinie zur Oberfläche der Säulenführungsschiene - mm - 550 Abstand von der Spindelnase bis zur Oberfläche des Arbeitstisches - mm - 150-670 Arbeitstisch - - Tischgröße - mm - 1130×510 T-Nut (Breite x Anzahl x Schlitz) - mm - 18×5×100 Max. Tischbelastung - kg - 800 Spindelkonus und -durchmesser - - BT40/Φ150 Spindeldrehzahl - U/min - 8000 Leistung des Spindelmotors - kW - 11/15 Eilganggeschwindigkeit der X-, Y-Achse - m/min - 36/36 Eilganggeschwindigkeit der Z-Achse - m/min - 30 Drehmoment des Motors der X/Y/Z-Achse - Nm - 20/20/20 Kugelumlaufführung X - mm - 35 Kugelumlaufführung Y/Z - mm - 35 X/Y/Z-Positioniergenauigkeit - mm - ≤0,008/0,006/0,006 Positioniergenauigkeit X/Y/Z-Wiederholung - mm - ≤0,005/0,004/0,004 Kapazität des Werkzeugmagazins - Stück - 24 Max. Werkzeugdurchmesser (nebeneinander/nebeneinander) - mm - Ф78/Ф120 Max. Werkzeuggewicht - kg - 8 Max. Werkzeuglänge - mm - 300 Werkzeugwechselzeit (T-T) - Sek. - 2 Sonstiges - - Spindel-Entladeverfahren - - pneumatisch Anschlussart des Motors der X/Y/Z-Achse - - direkter Typ Gesamtabmessungen (LxBxH) - - 3060x2300x2700 (ohne Späneförderer) Gewicht der Maschine - t - 5,58 CNC-System - - FANUC 0i MF（5）
