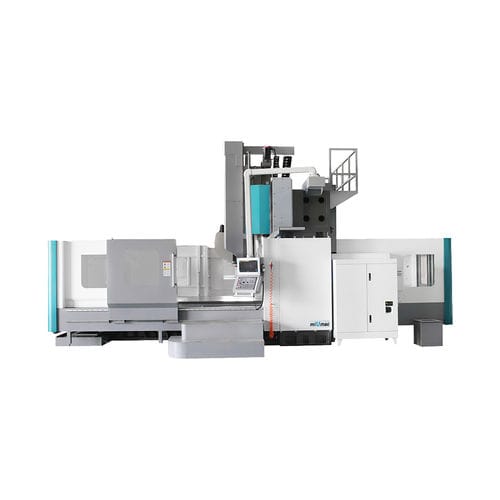

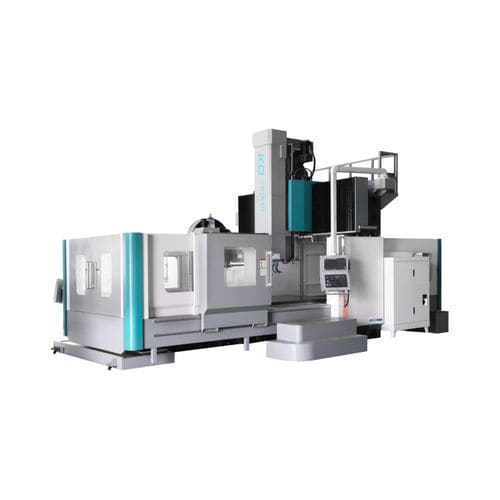

CNC-Bearbeitungszentrum / 3-Achs KDXM1620

vertikalPortalBT 50

CNC-Portal-Bearbeitungszentrum Das CNC-Portal-Bearbeitungszentrum ist ein technologieintensives High-End-Produkt mit hoher Qualität, hoher Präzision und hoher Leistung, das sorgfältig entwickelt und hergestellt wird. Artikel - KDXM1620 - Einheit Arbeitstisch - - Tischgröße - 1300×2000 - mm Breite des Portaltores - 1660 - mm Tischbelastung - 5 - t T-Nut (Anzahl x Breite x Abstand) - 7×22×170 - mm Bearbeitungsbereich - - X-Verfahrweg - 2000 - mm Y-Verfahrweg - 1650 - mm Z-Verfahrweg - 800 - mm Abstand der Spindelnase zur Tischoberfläche - 250-1050 - mm Spindelsystem - - Antriebsart der Spindel - Riemenantrieb - - Spindeldrehzahl - 6000 - U/min Nennleistung der Spindel - 15 - kW Nenndrehmoment der Spindel - 143 - Nm Kegel der Spindelbohrung - BT50 - Vorschubsystem - - X/Y/Z-Motordrehmoment - 36/36/36 - Nm X/Y/Z-Schnittvorschub - 1-5000 - mm/min Eilganggeschwindigkeit X/Y/Z - 15/15/15 - m/min Übersetzungsverhältnis X/Y/Z - 1/1/1 - Präzision - - - X/Y/Z-Positioniergenauigkeit - ≤0,016/0,016/0,016 - mm Positioniergenauigkeit X/Y/Z-Wiederholung - ≤0,010/0,010/0,010 - mm Werkzeugmagazin-System - - Kapazität des Werkzeugmagazins - 24 - Stück Max. Werkzeugdurchmesser (neben/neben leer) - Ф112/Ф200 - mm Max. Werkzeuglänge - 300 - mm Max. Gewicht des Werkzeugs - 18 - kg Andere - - CNC-System - FANUC 0i MF（5） - Gewicht der Maschine - 20 - t
