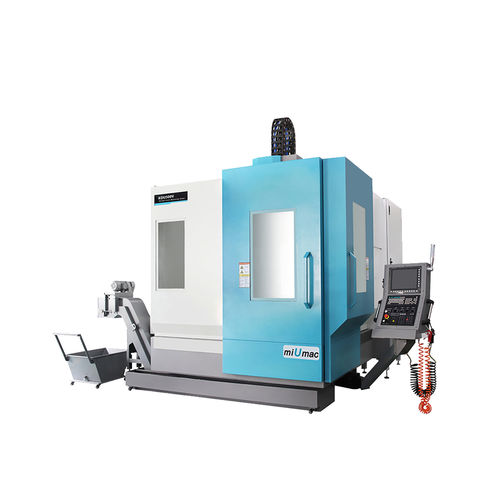

CNC-Bearbeitungszentrum / 5-Achs KDU500V

vertikalBT 4024 Werkzeuge

Die hochpräzise biaxiale Indexierungsplatte wird von einem CNC-System gesteuert, um 5-Achsen-Simultanbewegungen zu realisieren. Präzisionslinearführungen für X/Y/Z sorgen für hohe Steifigkeit und Präzision der Maschinen. Artikel - Einheit - KDU500V Bearbeitungsbereich - - Verfahrweg X/Y/Z-Achse - mm - 820/520/500 Drehwinkel der B-Achse - Grad - ±120 Drehwinkel der C-Achse - - 360 Abstand von der Spindelnase zum Arbeitstisch - mm - 150-650 Max. Bearbeitungsdurchmesser und Höhe des Werkstücks - mm - Φ520×480 Arbeitstisch - - Tischgröße - mm - Φ500 Tischbelastung - Kg - 300 T-Nut (Anzahl x Breite x Abstand) - mm - 5×14×100 Vorschubsystem - - X/Y/Z-Achse Eilgang - m/min - 36/36/36 Max. Geschwindigkeit der B/C-Achse - U/min - 60/100 Motordrehmoment X/Y/Z-Achse - Nm - 27/27/27 B-Achse Nenn-/Max. Drehmoment - Nm - 2000/3600 C-Achse Nenn-/Max. Drehmoment - Nm - 600/1100 Spindelsystem - - Antriebsart der Spindel - - Direktantrieb Spindel Max. Drehzahl - U/min - 12000 Nennleistung der Spindel - kW - 11 Max. Drehmoment der Spindel - Nm - 120 Spezifikationen des Werkzeugschafts - - BT40 Werkzeugwechselsystem - - Kapazität des Werkzeugmagazins - Stück - 24 Werkzeugwechselzeit (T-T) - Sek. - 2 Genauigkeit - - Positioniergenauigkeit X/Y/Z-Wiederholung - mm - ≤0,006/0,004/0,004 X/Y/Z Positioniergenauigkeit - mm - ≤0,008/0,006/0,006 B/C-Achse Wiederholpositioniergenauigkeit - Sek. - ≤6 Positioniergenauigkeit B/C-Achse - Sek. - ≤12 Andere - - CNC-System - - Siemens one Gewicht der Maschine - kg - 11000
