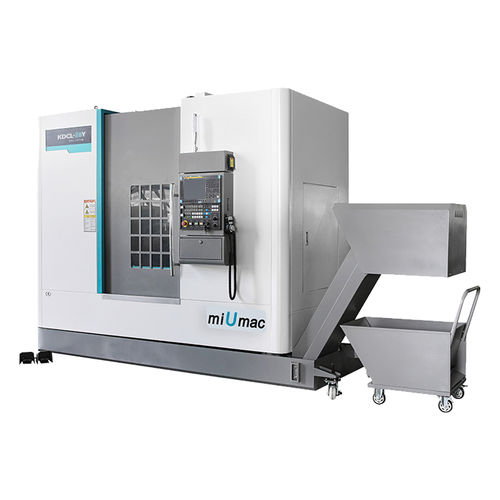

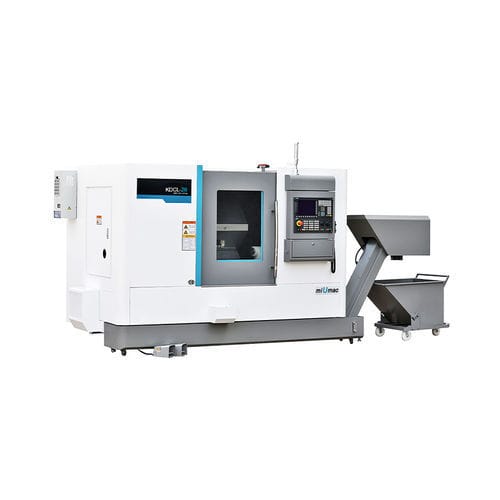

CNC-Drehzentrum KDCL-28Y

2-Achsmit SchrägbettA2-6

KDCL-28Y Multifunktionale CNC-Drehmaschine 1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Einteiliges Schrägbett erhöht die Steifigkeit der Maschine und erleichtert den Spänetransport. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, um eine hohe Steifigkeit und Genauigkeit zu erreichen. Bearbeitung - - Max. Schwenkdurchmesser über Bett - Ø520 mm Max. Schnittdurchmesser für Scheibenteile - Ø360mm Max. Schnittdurchmesser für Achsteile - Ø280mm Max. Schnittlänge für Achsteile - 420mm Spindel - - Spindelbohrung - Ø63mm Spindelnase - A₂-6 - Spindeldrehzahl - 5000 - U/min Verfahrweg - - Max. Verfahrweg der Achse X - 255mm Max. Verfahrweg der Z-Achse - 550mm Max. Verfahrweg der Achse Y - ±38mm Geschwindigkeit - - Eilgang für Achse X - 24m/min Eilgang für die Achse Z - 24m/min Eilgang für die Achse Y - 10m/min Revolver - - Werkzeughalterstationen - 12 Stück Außendurchmesser Schaft des Schneidwerkzeugs - 25×25mm Maximaler Innendurchmesser des Schneidwerkzeugschaftes - Ø40mm Reitstock - - Reitstockpinole Dia. - Ø80 mm Hub der Reitstockpinole - 120mm Reitstockpinole Bohrungskonus - M.T.No.5 - Andere - - Leistung des Hauptmotors - 15/18.5kW Bettstruktur - 45° Schrägbett - Min. Eingabe - 0.001mm Wiederholgenauigkeit - ≤0.006mm Spezifikation des hydraulischen Spannfutters - 8Zoll Gesamtabmessungen (L×BxH) - 4500×2050×2500mm Nettogewicht - 4800kg
