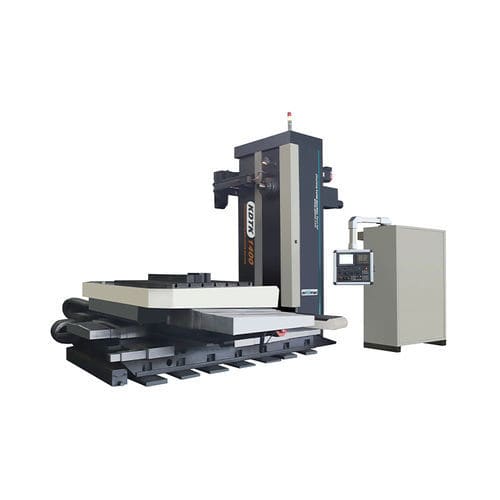

CNC-Bohrwerk KDTK1 series

vertikal4-Achs

Mit X, Y, Z, W Vier-Achsen-Steuerung, kann durch drei Achsen zur gleichen Zeit gesteuert werden. Der Spindelkasten nimmt Sprühschmierung und Kühlung, um die thermische Stabilität des Spindelsystems zu gewährleisten.das Hauptantriebsystem ist mit ZF Zwei-Gang-Getriebe ausgestattet, um die starke Schneidleistung effektiv zu verbessern. Arbeitstisch Bergbau Programmsteuerung, passen sich an verschiedene Bedürfnisse der Verarbeitung. Tischgröße - mm - 1250×1250 - 1400×1600 Max. rotierendes Schneidemoment des Tisches - Kgf.m - 650 - 625 Max. Ladegewicht - t - 5 - 10 Tisch T-Nut (Anzahl×Breite×Abstand) - mm - 9×22×130 - 7×22×200 Verarbeitungsbereich - - - Abstand von der Spindelmitte zum Tisch - mm - 0～1800 - Abstand vom Spindelende zur Tischmitte - mm - 85～2385 Spindel - - - Kegelbohrung der Spindel - - BT50 - Drehzahlbereich der Spindel - U/min - 5～3000 Max. Abtriebsdrehmoment der Spindel - Nm - 1280 - Vorschub - - - X/Z-Motordrehmoment (Leistung) - Nm（kW） - 38（6） - Y-Motordrehmoment (Leistung) - Nm（kW） - 53（9） - W Motordrehmoment (Leistung) - Nm（kW） - 22（4） - B Motordrehmoment (Leistung) - Nm（kW） - 30（7） - X/Y/Z-Schnittvorschubgeschwindigkeit - mm/min - 10～5000 - X/Y/Z-Verfahrgeschwindigkeit - m/min - 12/10/10 Genauigkeit - - - Positionierwiederholgenauigkeit (X/Y/Z) - mm - 0,01 - positioniergenauigkeit (X/Y/Z ) - mm - 0,025 - Min. Eingabeeinheit (X/Y/Z) - mm - 0,001 - Positionierwiederholgenauigkeit der B-Achse - Sek. - 4 - Positioniergenauigkeit der B-Achse - Sek. - 10 - Min. Eingabeeinheit (B-Achse) - Grad - 1 - 0,001 Werkzeug - - - Werkzeugkapazität - - 60 - Werkzeugwechselzeit (APC) - Sek. - 13 - Sonstiges - - - Steuerung - - FANUC 0i MF（1） - Nettogewicht - t - 22 - Gesamtabmessungen (LxB×H) - mm - 6500x6100x3830 (mit Späneförderer)
