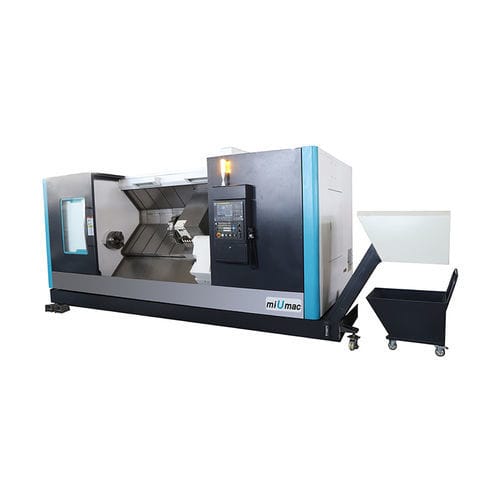

CNC-Drehzentrum KDCL series

A2-1112 WerkzeugePräzision

1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. KDCL-35H nimmt sauter elektrischen Revolver mit den Funktionen der Bohrung, Fräsen und Gewindeschneiden. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleisten. Verfahrwege - - - Maximale Schnittlänge (von der Stirnfläche des Futters bis zur Mitte) - mm - 1000/2000/3000 - 1000/2000/3000 Abstand von der Spindelmitte zum Boden - mm - 1150 - 1150 Spindel - - - Spindelbohrung - mm - Ø105 - Ø105 Futter Durchm. - mm - Ø380 - Ø380 Spindellagerdurchmesser (vorne/hinten) - mm - Ø160/Ø150 - Ø160/Ø150 Vorschub - - - Leistung des Servomotors der X/Z-Achse - kW - 3/3 - 4/4 Abstand der Bettführungsschiene (Z-Achse) - mm - 510 - 510 Spannweite der Führungsschiene des Sattels (X-Achse) - mm - 376 - 376 Spannweite der Reitstockschiene - mm - 354 - 354 Revolverkopf - - - Werkzeugauswahlmethode - - Wählen Sie in der Nähe - Außendurchmesser des Schneidwerkzeugschaftes - mm - 32×32 - Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ø50 - Leistung des Antriebsmotors des rotierenden Werkzeugs - kW - / - 7,5/5,5 Max. Drehzahl des rotierenden Werkzeugs - U/min - / - 4000 Hülse des rotierenden Werkzeugs - mm - / - ER40 (Ø4-Ø20,22,25) Reitstock - - - Reitstockpinole Durchm. - mm - Ø120 - Hub der Reitstockpinole - mm - 200 - Reitstockpinole Bohrungskonus - - MT NO.6 - Reitstockweg (W-Achse) - mm - 800/1800/2800 - Präzision - - - - Positioniergenauigkeit X-Achse - mm - ≤0,008 - ≤0,008 Positioniergenauigkeit der Z-Achse - mm - ≦0,016 - ≦0,016 Positioniergenauigkeit der C-Achse - Sek. - - ≦50 Positionierwiederholgenauigkeit der X-Achse - mm - ≦0,005 - ≦±0,002 Wiederholpositioniergenauigkeit der Z-Achse - mm - ≦0,010 - ≦±0,004 Wiederholgenauigkeit der C-Achse - Sec. - - ≦±20 Andere - - - Bettstruktur - - 45°-Schrägbett - Gesamtleistungsfähigkeit - kVA - 50 - Leistung der Kühlungspumpe - W - 750
