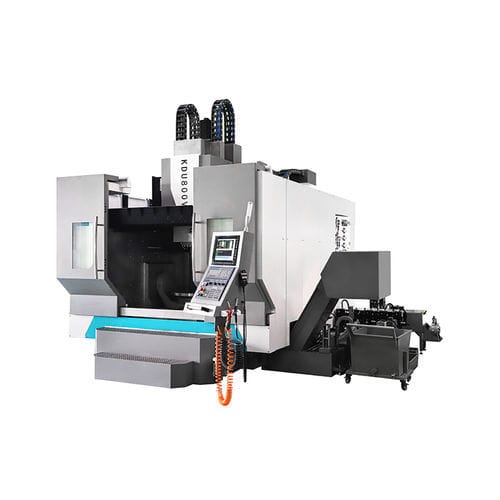

CNC-Bearbeitungszentrum / 5-Achs KDU800VT

vertikalHSK A-6332 Werkzeuge

5-Achsen-System wie FANUC, SIMENS wird angenommen, um die Eigenschaften von hoher Geschwindigkeit, hoher Präzision, schnellem und stabilem Vorschub zu unterstützen; Präzisionslinearführungen, die für X/Y/Z verwendet werden, gewährleisten hohe Steifigkeit und hohe Präzision der Maschinen. Verarbeitungsbereich - - wellendrehwinkel A - Grad - -120～+120 wellendrehwinkel C - Grad - 360 Abstand von der Spindelspitze zum Arbeitstisch - mm - 150-750 Max. Bearbeitungsdurchmesser und Werkstückhöhe - mm - Φ800×500 Arbeitstisch - - HIWIN aus Taiwan Tischgröße - mm - Φ800 Maximaler Schwingungsdurchmesser auf dem Arbeitstisch - mm - Φ1000 T-Nut (Anzahl x Breite x Abstand) - mm - 7×18×100 Zum Vorschub - - Anzahl der Übertragungswellen der Y-Achse - - 2 Eilgang der X/Y/Z-Achse - - Durchmesser 50, Teilung 12 Drehmoment der X/Y/Z-Achse - mm - 55/65/45 Max. Geschwindigkeit der A-Achse - U/min - 60 Max. Geschwindigkeit der C-Achse - U/min - 90 Motordrehmoment der X/Y/Z-Achse - Nm - 48/96/48 Nenndrehmoment A-Achse/max. Drehmoment - Nm - 4400/7800 Nenndrehmoment C-Achse/Max. - Nm - 2200/3900 A/C-Wellenantriebsmodus - - Drehmomentenmotor Anzahl der Wellenantriebsmotoren A - - 2 Spindel - - Motorisierte Spindel（Deutsche KESSLER） Max. Drehmoment der Spindel - Nm - 150 Werkzeugmagazin - - Taiwanesische Musik Typ des Werkzeugmagazins - - Typ des Stroms Max. Werkzeugdurchmesser (Nebenraum) - mm - 75/125 Max. Werkzeuglänge - mm - 300 Genauigkeit - Positioniergenauigkeit bei X/Y/Z-Wiederholung - mm - ≤0,006 Wiederholte Positioniergenauigkeit A/C - mm - ≤6 Positioniergenauigkeit der Klimaanlage - mm - ≤12 Sonstige - - Schutzsystem - - vollständig geschlossener Schutz mit Oberlicht Grundfläche der Werkzeugmaschine (C×L) - mm - 7300×7300 Steuerungssystem - - neuestes System
