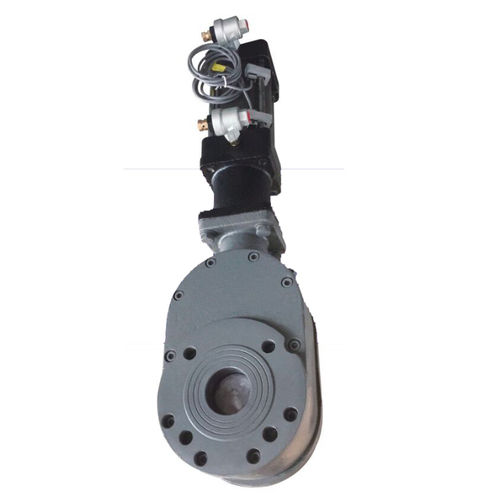

Plattenschieber HZ644HC series

pneumatischdoppeltim Kleinformat

Die Ventilplatte auf der einen Seite hat ein originelles Lochdesign, eine geringe Anlauflast und keine Verstopfungserscheinungen in der Ventilkammer. Auf der anderen Seite ist die Ventilplatte auf einer Seite mit Hartmetall versiegelt, das eine hohe Verschleißfestigkeit, gute Dichtungsleistung und lange Lebensdauer aufweist. Funktionsprinzip Wenn die Luft aus der oberen Ansaugöffnung einströmt, bewegt die Zylinderstange die Ventilplatte nach unten und das Ventil schließt sich. Wenn die Luft von der unteren Ansaugöffnung einströmt, bewegt die Zylinderstange die Ventilplatte nach oben und das Ventil öffnet sich. Zwischen dem Ventilteller und dem Dichtungsring ist eine Feder gespannt, und die Federkraft drückt den Ventilteller stets gegen den Dichtungsring und ermöglicht eine vertikale Auf- und Abwärtsbewegung des Ventiltellers. Dadurch wird die thermische Ausdehnung und Kontraktion der Ventilteile kompensiert, der Einfluss von Gegendruckänderungen auf die Abdichtung überwunden und das Eindringen von Partikelmedium in die beiden Dichtflächen verhindert. Während des Öffnungs- und Schließvorgangs kann sich der Ventilteller automatisch drehen, wodurch ein Schleifen zwischen den Dichtflächen entsteht. Aufgrund der Exzentrizität des Ventilkörpers zum Durchgang kommt es beim Austragen von Materialien zu Wirbelströmen. Der Materialwirbel reinigt die Ventilkammer von selbst. All diese Eigenschaften verleihen den Ventilen eine außergewöhnliche Lebensdauer und bieten eine zuverlässige Garantie für den sicheren Betrieb Ihrer Anlage. Beschreibung der Modellzusammenstellung HZ Ventil Typ Code: "HZ" steht für Hub-Schieberventil 6 Antriebsform-Code: "6" bedeutet pneumatisch 4 Anschlussform-Code: "4" bedeutet Flanschanschluss 4 Antriebsform Code: "4" steht für parallele Doppelschleuse
