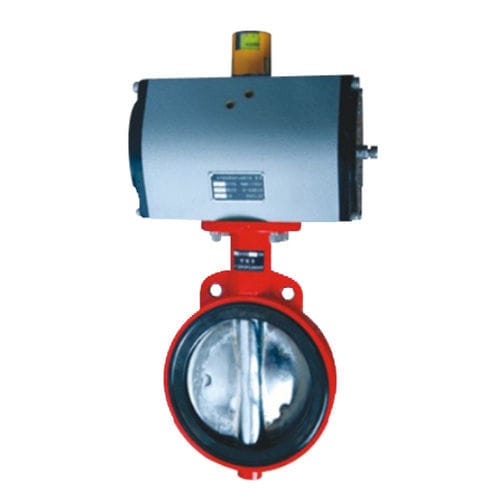

Absperrklappe D671X

pneumatischSteuerungim Kleinformat

1. Das Dichtungspaar des Ventils wird aus einem speziellen Material hergestellt, das sich durch Temperaturbeständigkeit, Korrosionsbeständigkeit und Verschleißfestigkeit auszeichnet. 2. Klein und tragbar, einfache Struktur, leicht zu demontieren und zu montieren, geeignet für eine Vielzahl von Medien, Temperatur nicht mehr als 150 C. 3. Gute Dichtungsleistung. 4. Kleines Betätigungsmoment und schnelles Öffnen. 5. Klare Anzeige der Schalterstellung. 6. Einbaulage und -winkel sind nicht begrenzt. Wichtige Punkte bei Verwendung und Einbau 2.3 "und 4" Drosselklappen sind mit 80x90 betrieben, und der quadratische Auslass der Ausgangswelle ist 12x12mm. 5 "und 6" Drosselklappe nimmt 125x90 Grad Kopf, und der quadratische Ausgang der Ausgangswelle ist 16x16mm. 8 "und 10" Drosselklappe nimmt 160x90 Grad Kopf, und der quadratische Auslass der Ausgangswelle ist 22x22mm. 3. Der pneumatische Kopf ist mit einem A-Einlass und einem B-Einlass ausgestattet. Wenn A Einlass (G1/4") ist, öffnet sich die Drosselklappe; B Einlass (G1/4"); und die Einlassklappe schließt. Der Ansaugschlauch ist 10x1mm. 4. Die angezeigte Position der Drosselklappenstellungsanzeige muss mit der tatsächlichen Position (ein oder aus) der Drosselklappe übereinstimmen. 5. Der reservierte Platz für den Einbau von Drosselklappen entspricht der Dicke der Drosselklappen. Die Dicke der Drosselklappen ist in der beigefügten Abbildung dargestellt. 6. Es dürfen keine zusätzlichen Weichdichtungen zwischen der Verbindungsfläche der Armatur und dem Flansch angebracht werden, um Verunreinigungen an der Rohrleitungsöffnung zu beseitigen, damit der Inter-Valve-Schalter nicht behindert wird
