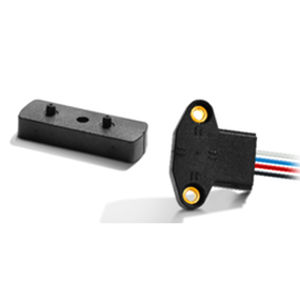

Linearer Positionssensor LIN Series

kontaktlosMagnetHall-Effekt

Weg-/Positionssensor – Set inkl. Magnet Beschreibung Die Sensoren der LIN Serie sind kontaktlose Weg-/Positionssensoren und sind mit einem oder zwei voneinander unabhängigen Ausgängen ausgestattet. Sie nutzen die Hall-Effekt-Technologie mit von Permanentmagneten erzeugten Magnetfeldern. Die Ausgangsspannung ändert sich linear, entsprechend der linearen Verschiebung des Magnetträgers (ratiometrisch zur Eingangsspannung). Der im Set enthaltene Magnet ist speziell auf den Sensor abgestimmt und kalibriert. Der Magnet wird benötigt um eine einwandfreie Funktion des Sensors zu gewährleisten. Wird ein anderer Magnet verwendet so kann dieser das Messergebnis beeinflussen. Eigenschaften Einfache Einrichtung und robuste Befestigung mit M4-Schrauben Zwei unabhängige Kanäle verfügbar (redundant), dies gewährleistet Individuelle Programmierung nach Rücksprache verfügbar für: Messbereich, Neigung, PWM-Signal Da kein mechanisches Interface zum Einsatz kommt, entsteht kein Verschleiß und keine Blockierungen Erhältlich mit 20 AWG 305 mm (12”) Einzelleitungen oder nutzbar mit Stecker RoHS konform IP68* Einsetzbar in Applikationen mit großem Luftspalt EMC/EMI/ESD konform gemäß der industriellen/automotive Richtlinien Typische Anwendungen Hydraulikventil Hydrauliksteuerung Elektroantrieb Pneumatische Steuerung Kontaktlose Alternative für Encoder Getriebeauswahl / Schaltposition
