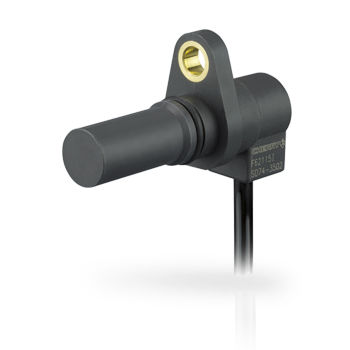

Drehzahlsensor SD74 Series

Hall-EffektIP67mit Winkelmessung

Sensor Baukasten Drehzahl & Drehrichtung Beschreibung Hall-Effekt Drehzahl- und Drehrichtungssensoren zur Erfassung der Bewegung von ferromagnetischen Strukturen. Das modulare Design ermöglicht dem Kunden die Auswahl eines Sensors nach mehreren vorgegebenen Konfigurationen wie beispielsweise Eintauchtiefe und Ausgangsschnittstelle. Das Kunststoffgehäuse mit Befestigungsflansch erfüllt mindestens IP67 und IP69-Spezifikationen (ausgenommen Leitung/Stecker). Typischer Luftspalt von 0,3 – 2,2 mm abhängig vom Geberrad Eigenschaften Erfassung von nahe Null bis hin zu 20 kHz möglich. Variable Eintauchtiefe (20 bis 80 mm) Variabler Schaftdurchmesser (12 bis 20 mm) 2-Draht-, 3-Draht-, 4-Drah-Schnittstelle Anschluss über Kabel (Stecker auf Anfrage) Drehbarer Sensorkopf (Variabilität Kabelabgang) Flexibler Kabelabgang (stirnseitig oder abgewinkelt) Auf Anfrage konfektionierte Varianten (Kabel mit Stecker) verfügbar Open-collector, PWM oder Stromschnittstelle Applikationen Elektrische Antriebe (stationär und mobil) Automatisierungsanlagen Fließbänder Windkraftanlagen
