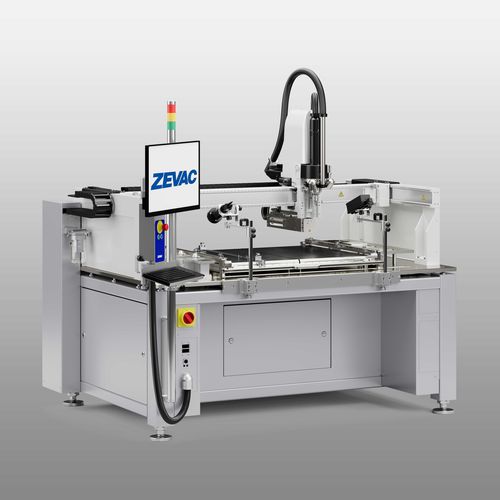

PCB-Reworksystem ONYX 49
Heißluftautomatischfür SMD

PCB-Reworksystem
PCB-Reworksystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Heißluft
Merkmal
automatisch
Produktanwendung
für SMD, PCB

Beschreibung

Mit der ONXY 49 können sehr grosse und schwere Leiterplatten mit hoher Benutzerfreundlichkeit bearbeitet werden. Die robuste Konstruktion und die vollautomatischen Achsen garantieren höchste Prozesspräzision und Wiederholgenauigkeit: • Leiterplatten-Grösse bis zu 800 mm x 630 mm. • Leiterplatten-Dicke bis zu 10 mm. • Bearbeitung von Bauteilen mit einer Grösse von 01005 bis 110 mm x 110 mm. Hauptmerkmale Die ONYX 49 basiert auf der bekannten und bewährten Technologie der ONYX 29. Dadurch dass der Arbeitsbereich aber unterteilt werden kann, bietet die ONYX 49 grösstmögliche Prozess-Flexibilität. So kann zum Beispiel eine kalte Zone für Dosieranwendungen definiert werden, bevor die Leiterplatte in eine heisse Zone gebracht wird, wo die Lötarbeiten durchgeführt werden. • 2000 Watt Multifunktions-Heissgaskopf: - Löten von Bauteilen. - Bauteilentfernung. - Berührungslose und automatische Restlotentfernung. • Alle Achsen sind motorisiert und werden in Echtzeit in geschlossenen Regelkreisen angesteuert. • Manuelle Achsensteuerung über integrierte Handräder zur schnellen und präzisen Positionierung des Heissgaskopfes. • Automatische und ganzheitliche Prozesskontrolle. • Acht Thermoelement-Anschlüsse zur Kontrolle der verschiedenen Prozesstemperaturen. • Verarbeitung grosser und schwerer Leiterplatten bis zu 800 mm x 630 mm. • Eine Leiterplattenhalterung ermöglicht die Bearbeitung von Leiterplatten mit unregelmässigen Aussenmassen ohne zusätzliche Fixierung. • Anpassbare Vorwärmer mit einer Leistung von bis zu 12`000 Watt, mit integrierter Leiterplattenkühlung. • Drei verschiedene Kühlsysteme zur Steuerung des Temperaturprofils mit höchster Präzision.
