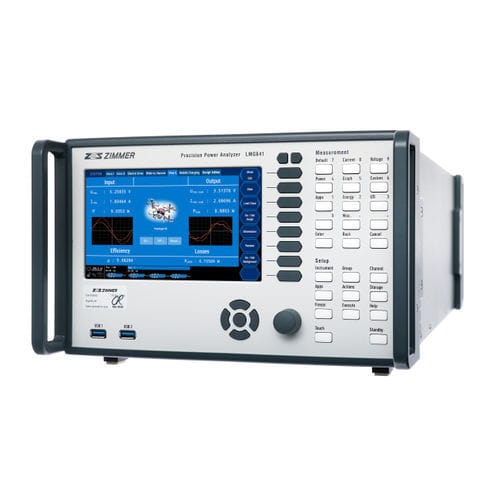

Leistungsanalysator LMG641

elektrischSpektrumBenchtop

Schmalband-, Breitbandeffektivwerte und Harmonische mit einer einzigen Messung! • Extrem hohe Messgenauigkeit von 0,015% vom Messwert + 0,01% des Messbereichsendwertes • Volle Messdynamik durchgängig von 500 µA bis 32 A / 3 mV bis 1000 V pro Kanal in einem Gerät jederzeit verfügbar • Leistungsmessung von Standby bis zur Volllast (max. 32 A) ohne mechanischen Wechsel möglich • Analog-Bandbreite von DC bis zu 10 MHz • Geräte können modular mit 1 bis 4 Leistungsmesskanälen frei konfiguriert werden (alternativ 3 Messkanäle + 1 I/O -Karte) • Lückenlose Abtastung bei einer Auflösung bis zu 18 bit und einer minimalen Zykluszeit von 30 ms möglich • Laufzeitdifferenz zwischen U- und I-Messeingang < 3ns, sehr genaue Messungen bei kleinem Leistungsfaktor (PF) und/oder hohen Frequenzen • Simultane Messungen im schmal- und breitbandigen Frequenzbereich durch völlig neuartiges 2-Wandler-Konzept • Gleichzeitiges Erfassen von Grundwellen-/Breitbandwerten zur sofortigen Erfassung von Verlusten bzw. höherfrequenten Anteilen • Oberschwingungen und Zwischenharmonische bis zur 2000. Ordnung, normgemäß nach EN61000-4-7 • Bei optionaler I/O-Karte Drehzahl-/Drehmomentsensoreingänge per Menü auf alle Signalarten frei konfigurierbar (analog, Frequenz als RS422 (TTL und HTL)) • Flexibles Scripting-Tool für Spezialanwendungen • Gleichzeitige Messung von U-, I- und P-Größen und den Harmonischen, Darstellung in tabellarischer oder grafischer Form • Signalfilter nach Frequenz, Typ und Charakteristik frei einstellbar • Synchronisation auf bis zu 4 verschiedene Frequenzen gleichzeitig • Flickermessung, Wechselwirkungen zwischen Netz und Verbrauchern nach EN61000-4-15
