Test-Netzadapter BOB-CEE3

CEESicherheiteinphasig/dreiphasig

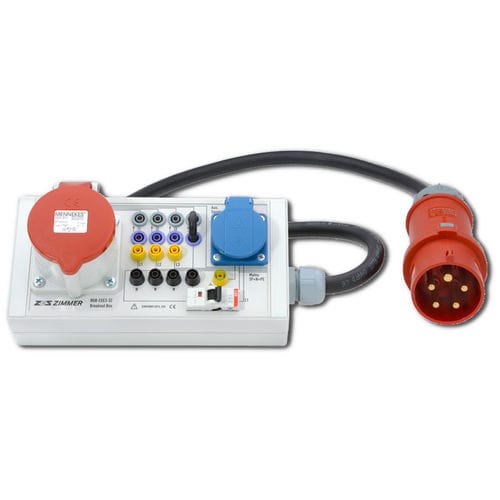

Verwendung Die Breakout-Box BOB-CEE3 wird für die einfache und elegante Messung an 3-phasigen Verbrauchern, die über eine CEE-Kupplung versorgt werden, verwendet. Mit dieser Box ist der messtechnische Zugriff auf die einzelnen Leiter einer CEE Kupplung möglich. Leiterströme und Spannungen können abgegriffen und einem Messgerät zur Bestimmung von Effektivwerten, Leistung, Energie und sonstigen elektrischen Größen zugeführt werden. Am Messobjekt selbst brauchen bis auf die Zwischenschaltung der Box keine Änderungen und Eingriffe vorgenommen werden. Aufbau Die Breakout-Box BOB-CEE3 verfügt über eine 2 m lange Versorgungsleitung mit 5-poligem CEE-Stecker sowie über eine fest in die Box eingebaute 5-polige CEE-Steckdose, in die der CEE-Kupplungsstecker des Verbrauchers gesteckt wird. Zur Messung der Ströme in den Leitern L1, L2 und L3 sowie im Nullleiter N sind diese Leiter unterbrochen und auf 4 mm-Standardbuchsen geführt. Diese sind so angeordnet, dass mit standardmäßigen 19 mm-Kurzschlussbrücken der Stromfluss wieder hergestellt werden kann, falls er nicht über den Strompfad eines Messgeräts erfolgt. Vier Buchsenpaare zur Messung der Spannungen L1-N, L2-N, L3-N und PE-N stehen zur Verfügung. Die Verdrahtung der Breakout-Box ist verbraucherseitig betrachtet für eine stromrichtige Messung ausgelegt. Die Breakout-Box verfügt außerdem über eine 16 A-Schukosteckdose für die Versorgung des
