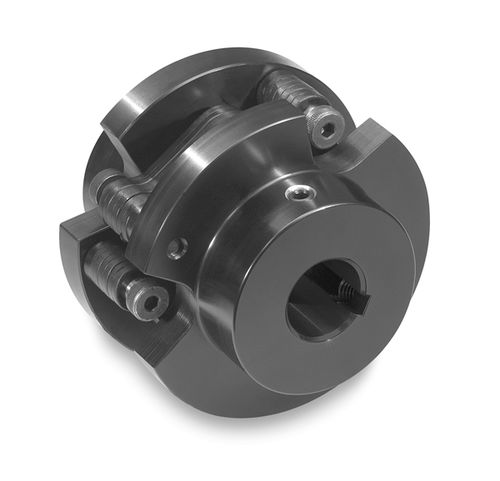

Elastische Kupplung Control-Flex®

für Kraftübertragungenfür WellenEncoder

Elastische Schraubenkupplungen übertragen die Drehbewegung zwischen zwei Wellen auf präzise Art und Weise. Sie verringern auch den Verschleiß der Lager, der zu kostspieliger Wartung und verkürzter Lebensdauer Ihres Drehgebers führen kann. Eine Schraubenkupplung lässt größere Wellenverlagerungen zu als eine Klemmkupplung und kann größere Wellen und höhere Drehmomente aufnehmen. Die Verwendung von Control-Flex-Kupplungen verlängert die Lebensdauer Ihres Drehgebers und garantiert Genauigkeit. Merkmale der geschraubten Flex-Kupplung Die Konstruktion einer Control-Flex-Kupplung besteht aus zwei Naben (die an den Wellen befestigt werden) und einem mittleren flexiblen Element. Dieses flexible Element ist mit Hilfe von Schulterbolzen an den Naben befestigt. Die verschraubten Naben verfügen über eine Passfedernut und eine Stellschraube zur Befestigung der Welle. Die Biegescheiben sind verschraubt und können herausgenommen werden, um die Installation und Wartung zu erleichtern. Diese einzigartige Konstruktion bedeutet, dass die Reaktionskräfte aufgrund der Übertragung von Drehmomenten und unvermeidlichen Wellenverlagerungen im Vergleich zu herkömmlichen elastischen Kupplungen erheblich geringer sind. Zero-Max geschraubte Control-Flex®-Kupplungen wurden für Anwendungen mit Drehgebern und Messgeräten entwickelt. Wir bieten Kupplungen in vier Größen an, die einen maximalen parallelen Wellenversatz von 0,055" bis 0,139", maximale Spitzendrehmomente von 361 bis 5.638 in-lbs. und maximale Drehzahlen von 2.500 bis 6.300 RPM ermöglichen. Control-Flex® Bolted-Style-Kupplung Vorteile Einfacher Einbau Platzsparend Elektrisch isolierendes flexibles Element Großer Bohrungsbereich, kleine bis große Wellendurchmesser in jeder Größe verfügbar Große Verlagerungskapazität Ultra-niedrige Reaktionsbelastungen Spielfreie Konstruktion Wartungsfrei
