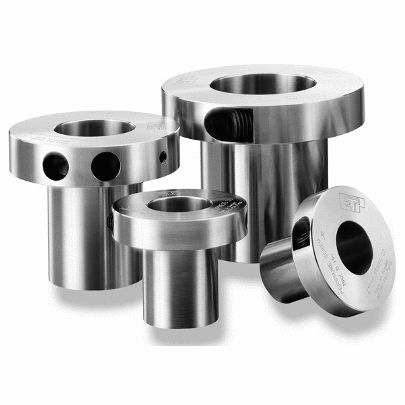

Positionierungsbuchse ETP-EXPRESS®

FlanschSchraubenaus gehärtetem Stahl

ETP-EXPRESS® Keilfreie Wellenbuchsen Schlüssellose Sperrvorrichtungen bieten sichere Welle-Nabe-Verbindungen und sind ideal für Anwendungen, bei denen häufige Einstellungen erforderlich sind. ETP-EXPRESS schlüssellose Wellenbuchsen haben nur eine Betätigungsschraube für die Druckbeaufschlagung und ermöglichen eine sehr schnelle und genaue Neupositionierung der Nabe. Da die Betätigungsschraube von der radialen Richtung aus angezogen wird, wird entlang der Welle kein Platz für Montagewerkzeuge verwendet. Andere Komponenten können bis zum Flansch auf der Welle montiert werden. ETP-EXPRESS schlüssellose Verriegelungsvorrichtungen bestehen aus einer doppelwandigen, gehärteten Stahlhülse und einem Flansch, die mit einem Druckmedium gefüllt sind. Die Flanschkomponente hat eine Schraube und einen Kolben mit Dichtungen, um den Druck während der Montage aufrechtzuerhalten. ETP-EXPRESS ist für die Verwendung mit vielen metrischen und englischen Wellengrößen erhältlich. Funktionsweise und Merkmale von schlüssellosen ETP-EXPRESS-Wellenbuchsen Wenn die Druckschraube angezogen wird, dehnt sich die doppelwandige Hülse gleichmäßig gegen Welle und Nabe aus und schafft eine starre Verbindung. Die Demontage erfolgt durch Lösen der Schraube, wodurch die ETP-EXPRESS wieder ihre ursprünglichen Abmessungen erhält. Sie kann dann leicht demontiert oder neu justiert werden. Schnelle und häufige Montage/Demontage mit nur einer Schraube Radiale Schraubenpositionierung spart Platz entlang der Welle Genaue Positionierung. Keine axiale Bewegung bei der Montage Gleichmäßige Flächenpressung gegen Welle und Nabe verhindert Beschädigungen der Oberflächen und ermöglicht die Verwendung von Naben mit kleinem Durchmesser Verarbeitet Temperaturen von -22° F bis +185° F
