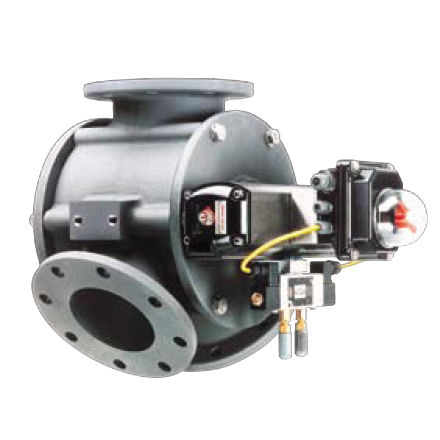

Kugelventil Y series

pneumatisch gesteuertVerteilerY-förmig

Einsatzgebiete Die Y-Weiche wird vorzugsweise für die Lenkung des Schüttgutstroms in pneuma- tischen Dichtstrom- und Flugförderanlagen eingesetzt.Die patentierte geometrische Formgebung des Drehkükens ermöglicht den Einsatz in beliebiger Förderrichtung. Konstruktionsmerkmale Durch optimierten Förderkanal in pneumatischen Dichtstrom- sowie Flugförderanlagen zu verwenden Stoß- und totraumfreier Übergang durch patentierte geometrische Form des Ein- und Austrittsstutzens bzw. des Förderkanals im Drehküken Durchgängig kreisförmiger Querschnitt verhindert Stoß-kräfte bei der pneumatischen Dichtstromförderung Nach außen und im geschalteten Förderweg druckdichtvon -1,0 bis +6,0 bar (g) Temperaturbereich von -20 °C bis +120 °C, optional mit Heizsystem von -52 bis +180 °C Nachträglicher Wechsel der kompletten Antriebseinheit von der linken zur rechten Antriebsseite möglich Gut sichtbarer, optischer Stellungsanzeiger Direkte Überwachung der Position des Drehkükens mittels Näherungsinitiatoren Umlenkwinkel 2 x 45° (symmetrisch) Elektrische Anschlussverbindung standardmäßig IP 65 Optionen: - Dichtungsvarianten statisch, aufblasbar, im Gehäuse oder Drehküken möglich - Ausführung gemäß ATEX 2014/34/EU - Sonderausführungen auf Anfrage
