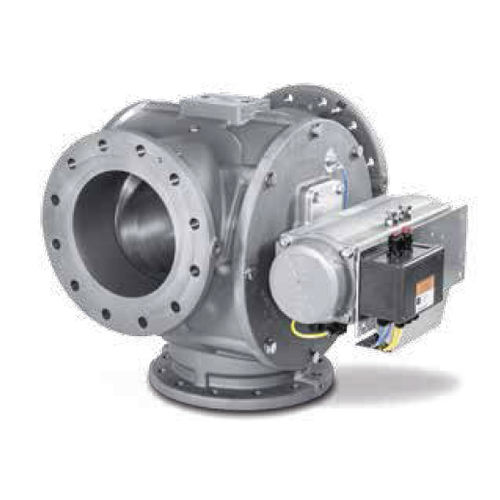

Kugelventil TST series

pneumatisch gesteuertVerteilerzum Füllen

Einsatzgebiete Die TST-Weiche wird eingesetzt, um mehrere Silos und Behälter über eine pneumatische Förderleitung zu beschicken. Sie kann ohne Zwischenbogen direkt auf den entsprechenden Füllstutzen montiert werden. Eine Verstärkung des Silodachs ist meistens nicht notwendig. Konstruktionsmerkmale Stoß- und totraumfreier Übergang durch patentierte geometrische Form des Ein- und Austrittsstutzens bzw. des Förderkanals im Drehküken Durchgängig kreisförmiger Querschnitt verhindert Stoß- kräfte bei der pneumatischen Dichtstromförderung Nach außen und im geschalteten Förderweg druckdicht von -1,0 bis +6,0 bar (g) Temperaturbereich von -20 bis +120 °C, optional mit Heizsystem von -52 bis +180 °C Ausführung gemäß ATEX 2014/34/EU Direktmontage auf Silobefüllstutzen ohne Stützkonstruktion Nachträglicher Wechsel der kompletten Antriebseinheit von der linken zur rechten Antriebsseite möglich Gut sichtbarer, optischer Stellungsanzeiger Direkte Überwachung der Position des Drehkükens mittels Näherungsinitiatoren Umlenkwinkel 90º Elektrische Anschlussverbindungen standardmäßig in IP 65 Optionen: - Dichtungsvarianten statisch, aufblasbar, im Gehäuse oder Drehküken möglich - Sonderausführungen auf Anfrage
