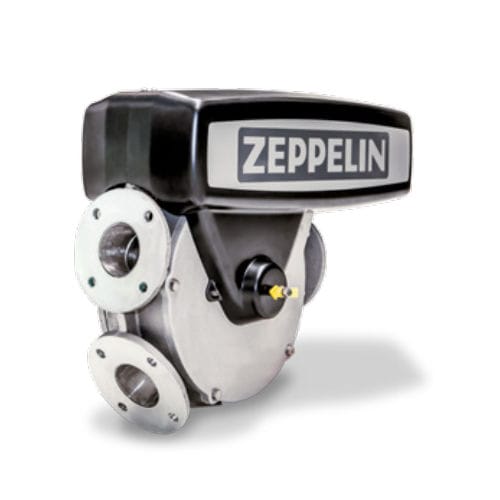

Rohrweiche für pneumatische Förderung ZWV series

Mehrzweck2-Wege

Einsatzgebiete Die Zweikanal ZWV wird als Verteil- oder Sammelelement in pneumatischen Druck- und Saugförderanlagen sowie in Verteilstationen eingesetzt. Zweiwege-Verteilweiche ZWV Die ZWV wird bis 2020 komplett ersetzt durch die Zweikanalweiche DVV. Die Zweikanalweiche ZWV wird als Verteil- oder Sammelelement in pneumatischen Druck- und Saugförderanlagen sowie in Verteilstationen in der Schüttgutindustrie eingesetzt. Merkmale Sieben Größen verfügbar (50-163) Aus stabiler Gusskonstruktion bestehendes Gehäuse mit Anschlussflanschen, Innenläufer zur Umlenkung des Produktstromes und pneumatischem Antrieb zur Verstellung der Drehrohre im Gehäuse Eingesetzte Lagerzapfen zur dauerhaften zentrischen Lagerung Stoßfreier Durchgang in Förderrichtung Antrieb des Innenläufers durch einen Druckzylinder 5/2-Wege-Magnetventil 24 V DC oder Sonderspannungen Endschalter für elektrische Fernanzeige der Schaltstellung Elektro-pneumatischer Antrieb (Luftdruck 6 bar) Gehäuse und Innenläufer standardmäßig aus hochwertigem Aluminiumguss Gehäuse (Flanschhälse) und Innenläufer mit Edelstahlrohreinsätzen aus hochwertigem Edelstahl Mit Flanschanschluss Mit Schutzhaube aus Kunststoff Umlenkwinkel 35° Betriebsdruck bis 1,5 bar (g) Hohe Temperaturbeständigkeit von -10 bis +120°C (Betriebs- und mechanische Auslegungstemperatur)
