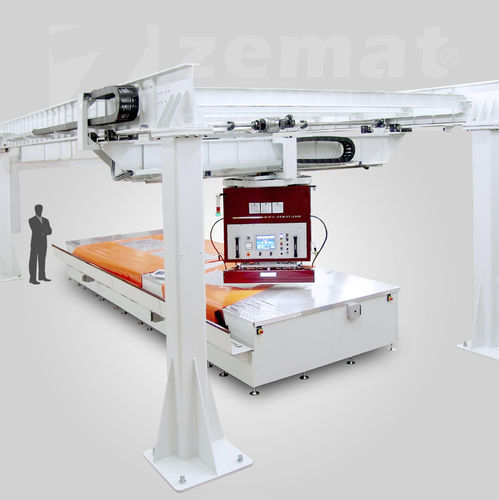

MAG-Schweißmaschine MAGNA 3D

HochfrequenzautomatischPortal

Der MAGNA 3D Gantry HF-Schweißer hat eine Ausgangsleistung von 15-25kW, pneumatische Presse, automatische SPS-Steuerung. Die Maschine ist an einem Portalsystem aufgehängt, das entsprechend den Bedingungen und Anforderungen der einzelnen Herstellerwerke ausgelegt ist (Höhe und Breite). Er ist mit einer echten 360+ Grad Drehfunktion ausgestattet. Die Abmessungen des Schweiß-/Arbeitstisches werden entsprechend der Schweißelektrodenlänge individuell angefertigt. Die MAGNA 3D-Portalmaschinen ermöglichen einen offenen und einfachen Zugang zum Arbeitstisch und zum Schweißkopf und werden im Produktionsprozess von Schnelllauftoren, Zelten, Zug- und Membrankonstruktionen, Werbeplakaten, Ölsperren, Wasserzisternen, Poolauskleidungen, tragbaren Satellitenschüsseln usw. eingesetzt. SCHWEIßKOPFANTRIEB: Servomotorenbasierter Schweißkopf-Roboterantrieb mit APEX-Planetengetrieben HIWIN Linearführungen für effektive und präzise Bewegungen Möglichkeit, die Bewegung der Schweißkopfschiene entlang beliebiger Parameter der X- und Y-Achse einzustellen 4 freistehende Stützpfeiler unabhängig vom Arbeitstisch Bewegungssteuerung durch Servomotor, Positioniergenauigkeit +/- 0,5 mm Position gesteuert durch ein magnetisches Lineal mit Multi-Basis-System
