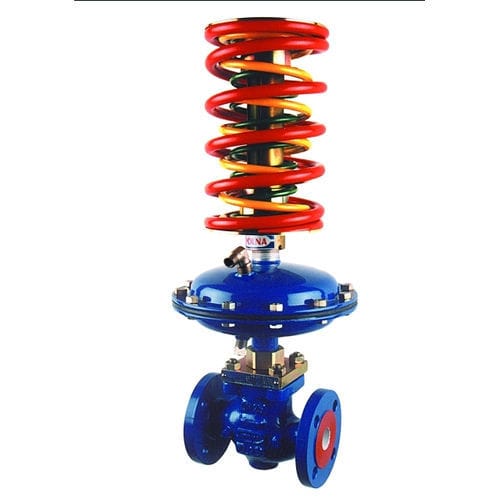

Druckregler für Wasser ZSN 1
MembranSitzeinstufig

Druckregler für Wasser
Druckregler für Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Medium
für Wasser
Technologie
Membran, Sitz
Stufenanzahl
einstufig
Material
Gusseisen, Kohlenstoffstahl, Gusseisen
Anwendung
Industrie
Weitere Eigenschaften
Flansch, direktwirkend, mit fester Einstellung
Druck

16 bar, 25 bar, 40 bar
(232,06 psi, 362,59 psi, 580,15 psi)

Durchsatz

Min: 1 m³/h
(35,31 ft³/h)

Max: 125 m³/h
(4.414,33 ft³/h)

Öffnungsdurchmesser

Min: 15 mm
(0,591 in)

Max: 100 mm
(3,937 in)

Temperatur

Min: 0 °C
(32 °F)

Max: 200 °C
(392 °F)

Beschreibung

Die Regler regeln den Solldruck in dem an den Auslass des Regelventils angeschlossenen technologischen System. Sie werden in Fernwärmesystemen, Industrieprozessen bei Führung mit heißem und kaltem Wasser, Wasserdampf, Luft und nicht brennbaren Gasen eingesetzt. Die Verwendung anderer Mittel muss mit dem Hersteller vereinbart werden. Es ist möglich ein Ventil nach Ihren individuellen Bedürfnissen herzustellen. Körper - Grauguss EN-GJL 250 duktiles Gusseisen EN-GJS 400-18 Stahlguss GP 240 GH säurebeständiger Stahlguss GX5CrNiMo 19-11-2 Ventilteller und Sitz - säurebeständiger Stahl X6CrNiMoTi 17-12-2 Gehäuse des Stellantriebes - Kohlenstoffstahl S235JRG2C säurebeständiger Stahl X6CrNiTi 18-10 Die Regler regeln den Solldruck in dem an den Auslass des Regelventils angeschlossenen technologischen System. Sie werden in Fernwärmesystemen, Industrieprozessen bei Führung mit heißem und kaltem Wasser, Wasserdampf, Luft und nicht brennbaren Gasen eingesetzt. Die Verwendung anderer Mittel muss mit dem Hersteller vereinbart werden. Die Steuerung besteht aus drei lösbar verbundenen Hauptbaugruppen: Ventil, Stellantrieb und Stellungsregler. Ventil des Reglers, 1-Wege-Ventil mit entspannten Ventilteller. Ventilkörperanschlüsse - Flansch mit Falz gemäß: PN-EN 1092-1:2010 und PN-EN 1092-2:1999 für PN10; 16;25; 40 PN-EN 1759-1:2005 für CL 150; CL 300 Baulänge gemäß: PN-EN 60534-3-1:2000 - Serie 1 - für PN10; 16; 25; 40; Serie 37 - für CL150; Serie 38 - für CL300 Membranstellantrieb (mit 80 cm2 aktiver Membranoberfläche) mit Gehäusen, die mit einer Schelle zusammengedrückt werden oder Stellantrieb (mit 160 cm2 aktiver Membranoberfläche) mit geschraubtem Gehäusen.
