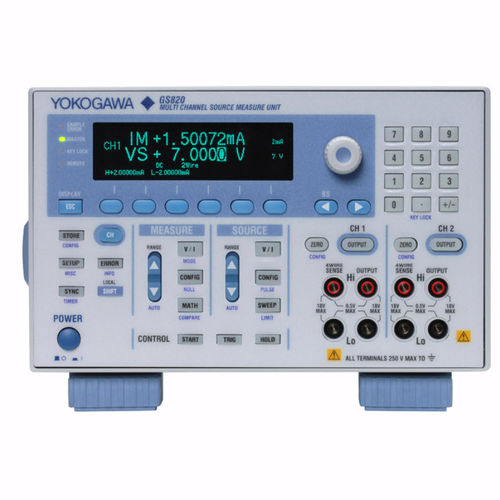

Mehrweg-Quellmessgerät GS820

USB

Das GS820 verfügt über zwei analoge Kanäle, wobei jeder Kanal eine Konstantspannungsquelle (VS), eine Konstantspannungsquelle (IS), ein Voltmeter (VM) und ein Amperemeter (IM) enthält. Die beiden Kanäle sind isoliert. Anwendungsbeispiele DC-Spannungs-/Stromreferenz, Impulsspannungs-/Stromquelle U-I Kurvenverlauf, Halbleiter-Parametertest Erzeugung beliebiger Signale Elektronische Last, Widerstandsmessung Produktionstest Ein Vier-Quadranten-Betrieb als Quelle (Stromquelle) und Senke (Stromsenke) ist in einem Bereich bis 7 V und 3,2 A oder 18 V und 1,2 A möglich. Die Ausgangs- und Messauflösung liegt bei 5,5 Stellen. Zu den weiteren Merkmalen gehören: Isolierte zweikanalige Quellen- und Messfunktion Quellen- und Messbereiche: 7 V und 3,2 A oder 18 V und 1,2 A Kleine Strombereiche mit einer Auflösung von 200 nA oder 1 pA Generierung beliebiger Signale mit bis zu 100.000 Punkten in 100 ?s Intervallen Kanal-Erweiterung durch Master-Slave-Synchronisation Hohe Testgeschwindigkeiten 16 Bit Digital-I/O (Modell 765602) Quellen- und Messbereiche Ein Vier-Quadranten-Betrieb als Quelle (Stromquelle) und Senke (Stromsenke) ist in einem Bereich bis 7 V und 3,2 A oder 18 V und 1,2 A möglich. Die Ausgangs- und Messauflösung liegt bei 5,5 Stellen. Spannungsbereiche: 200 mV, 2 V, 7 V und 18 V Maximaler Ausgangsstrom: ±3.2 A (bei einer Ausgangspannung von ±7 V oder weniger) ±1,2 A (bei einer Ausgangspannung von ±18 V oder weniger) Strombereich: 200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 1 A und 3 A Maximale Ausgangspannung:
