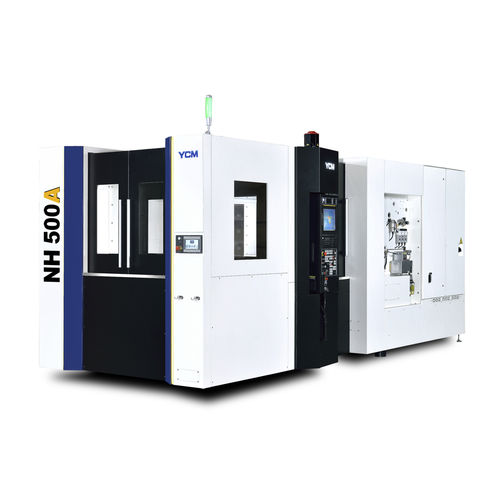

CNC-Bearbeitungszentrum / 3-Achs NH500A
horizontalDoppelsäulenmit Rotationstisch

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Struktur
Doppelsäulen, mit Rotationstisch
Spindelnase
BBT40
Anzahl Werkzeuge
60 Werkzeuge, 120 Werkzeuge
Weitere Eigenschaften
Hochgeschwindigkeit, Hochleistung, kompakt, Hochpräzision, hohe Festigkeit, Hochleistung, mit Direktantrieb, mit Palettenwechsler, mit automatischem Werkzeugwechsler
X-Hub

800 mm
(31,5 in)

Y-Hub

730 mm
(28,74 in)

Z-Hub

800 mm
(31,5 in)

Rotationsgeschwindigkeit

15.000 rpm, 20.000 rpm
(94.248 rad.min-1, 125.664 rad.min-1)

Leistung

22,5 kW, 37 kW
(30,59 hp, 50,31 hp)

Vorrückgeschwindigkeit X-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Y-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Z-Achse

60.000 mm/min
(39 in/s)

Maximale Tischlast

500 kg
(1.102 lb)

Werkzeuggewicht (max.)

10 kg
(22 lb)

Werkzeugwechselzeit

1,5 s

Gesamtgewicht

Max: 31.200 kg
(68.784,23 lb)

Min: 13.490 kg
(29.740,36 lb)

Beschreibung

Einteilige T-Basisstruktur mit Rippenkonstruktion für beispiellose Steifigkeit. FEM-Analyse für leichtes Design zur Verbesserung des G-Werts, der die Lebensdauer des Kugelgewindetriebs verlängert und den Energieverbrauch senkt. Abgestuftes Design in der X-Achse Zwei X-Achsen-Führungen sind auf unterschiedlichen Höhen positioniert, um eine stabile und zuverlässige schnelle Axialbewegung zu gewährleisten. Alle Rollenschienenführungen Die XYZ-Achsen sind mit Rollenführungen ausgestattet, um die Steifigkeit und Genauigkeit zu erhöhen. Hochdynamische AC-Servoantriebe mit vorgespannten Kugelumlaufspindeln, die eine hohe Steuerqualität bieten. Leistungsstarke IDD-Spindel Die wartungsfreundliche IDD-Standardspindel mit einer maximalen Spindeldrehzahl von 15.000 U/min und einer Leistung von 37 kW liefert ein Drehmoment von 244 Nm. Die leistungsstarke Spindel ist mit hochpräzisen Keramikkugellagern ausgestattet. Das Ölkühlsystem der Spindel minimiert effektiv die thermische Verformung. Hochleistungs-Einbaumotorspindel (opt.) Mikro-Öl-Luft-Schmierung für keramische Schrägkugellager verlängert die Lebensdauer der Spindel. Das Kühlsystem mit zirkulierendem Ölmantel minimiert die thermische Verformung und gewährleistet eine hohe Genauigkeit. Einfacher Austausch der Spindeleinheit reduziert die Wartungszeit.

---
